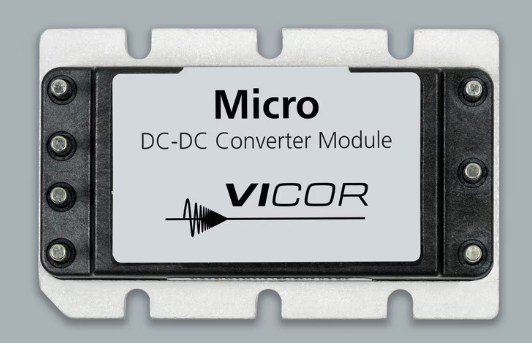

V24C12T100BL2 Micro系列24V輸入DC-DC轉換器VICOR
發布時間:2024-09-05 11:33:24 瀏覽:4926
V24C12T100BL2屬于VICOR公司的Micro 系列,是一種24V輸入的DC-DC轉換器。這些DC-DC轉換模塊采用先進的電源處理、控制和封裝技術,以提供性能、靈活性、可靠性和成本效益方面的卓越表現。高頻ZCS/ZVS切換實現了高功率密度、低噪聲和高效率。
特點和優點:
直流輸入范圍: 18 – 36V
隔離輸出:支持輸入和輸出隔離
啟動操作:在啟機后75%的功率下可操作至16V
輸入浪涌承受能力: 50V for 100ms
直流輸出:3.3 – 48V
可編程輸出:10 – 110%
調節: 在空載到滿載條件下為±0.4%
效率:最高可達89%
最大工作溫度:100°C (滿載)
功率密度:高達每立方英寸91W
板上高度: 0.43英寸(10.9mm)
并聯使用:具備N+M容錯能力
低噪聲ZCS/ZVS架構
符合RoHS規范(提供F或G引腳選項)
應用:
適用于工業和過程控制、分布式電源、醫療、ATE、通信、國防和航空航天等領域。
絕對最大額定值:
參數 | 額定值 | 單位 | 說明 |
+IN to –IN voltage | -0.5 to +53 | V_DC | |
PC to –IN voltage | -0.5 to +7.0 | V_DC | |
PR to –IN voltage | -0.5 to +7.0 | V_DC | |
SC to –OUT voltage | -0.5 to +1.5 | V_DC | |
隔離電壓 IN to OUT | 3000 | V_RMS | 測試電壓 |
隔離電壓 IN to base | 1500 | V_RMS | 測試電壓 |
隔離電壓 OUT to base | 500 | V_RMS | 測試電壓 |
工作溫度 | -55 至 +100 | °C | M級 |
存儲溫度 | -65 至 +125 | °C | M級 |
引腳焊接溫度 | 500 [260] | ℉ [°C] | <5秒, 波峰焊 |
引腳焊接溫度 | 750 [390] | ℉ [°C] | <7秒, 手工焊接 |
安裝扭矩 | 5.0 [0.57] in-lbs [N·m] | 每個 |

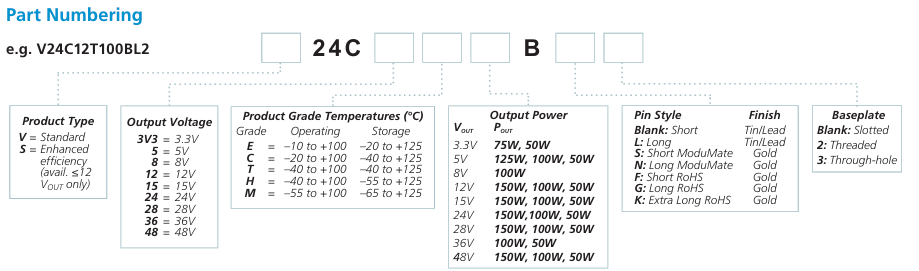

訂購指南:
