Boost升壓電源模塊選型參考
發布時間:2024-09-06 08:42:55 瀏覽:5074
縱觀電源模塊的銷售情況,升壓電源模塊的應用場景比降壓電源模塊略少,則大多數品牌較少涉及這方面的產品。但也不乏一些專業的廠商,對Boost電源模塊產品做得也是相當專業。
1.臺灣CINCON,18:1系列產品ECB40W18, DC-DC以高性價比為特色,多項全球認證齊全。
型號 | 功率 | 輸入電壓 | 輸出電壓可選 |
ECB40W18 | 40W | 8.5~160V | 5V, 12V, 15V, 24V, 48V, 54V |
2. 美國PICO ,高壓輸出電壓模塊產品,并可以提供輸入5V,轉輸出10KV的產品,以及可模擬編程輸出高壓產品。產品符合美軍標MIL-STD-883標準。
Pico Part Number | Output Voltage Range (V) | Nominal Output Current (mA) | Output Power Maximum (W) | Efficiency at Full Load Typical (%) | Regulation | Output Voltage Ripple Peak to Peak at Full Load (Vpp) | Output Voltage Setup Tolerance (%) | |
(Maximum) | ||||||||
Line | Load | |||||||
10-20 Vin | 10-100% | |||||||
(%) | Full Load | |||||||
(%) | ||||||||
15HIP100 | 10-100 | 500 | 50 | 87 | 0.2 | 0.5 | 0.5 | 0.5 |
15HIP200 | 20-200 | 250 | 50 | 87 | 0.2 | 0.5 | 1 | 0.5 |
15HIP300 | 30-300 | 167 | 50 | 87 | 0.2 | 0.5 | 1.5 | 0.5 |
15HIP400 | 40-400 | 125 | 50 | 86 | 0.2 | 0.5 | 2 | 0.5 |
15HIP500 | 50-500 | 100 | 50 | 86 | 0.2 | 0.5 | 2.5 | 0.5 |

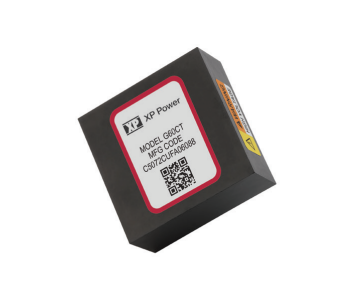

3. 新加坡XP-POWER ,其G系列產品,輸入電壓0.7~12V,轉輸出電壓可以達到6KV。
