兩款3A的電源模塊TPS82085、MUN3CAD03-JE原位替代
發布時間:2022-10-26 16:53:07 瀏覽:1859
市面上這兩款3A的μModule產品:TPS82085、MUN3CAD03-JE被很多工程師用到,其中品牌分別為TI、矽力杰、Cyntec,引腳定義一致,可以實現原位互換替代。
TPS82085這顆3A的電源模塊, 在中國市場應用比較廣泛,比如光模塊、工控機、數據中心等項目。由于集成了DC-DC、MOS、電感等,工程師比較方便地直接使用,從而減少了調試和設計的時間。還有更重要的因素是,提升了整體的電源效率,對系統的發熱得到改善。

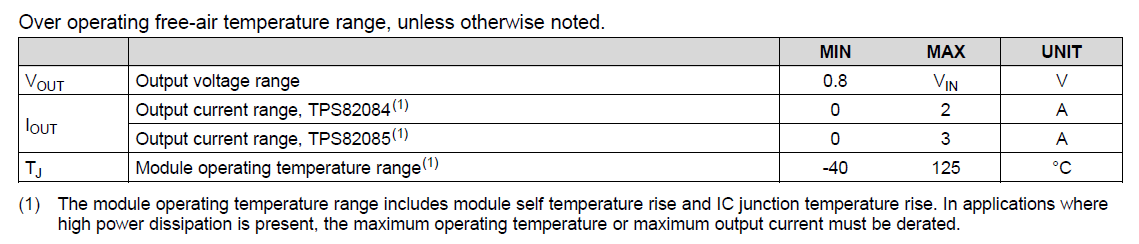

關于這個模塊TPS82085的使用工作溫度(-40~125°C),TI原廠的說明是:
這里說明比較含糊,讓很多工程師比較困惑。其實TI的解釋是:芯片的結溫不能超過125度,則工作環境溫度建議在85度左右,更高的溫度需要增加風扇散熱。否則溫度升高,會出現保護。

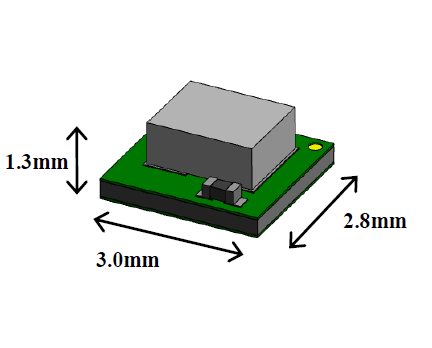

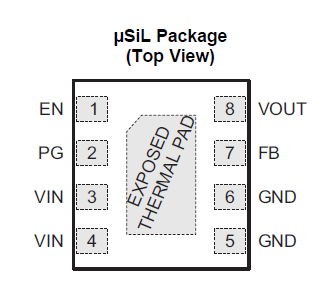

2022年10月Cyntec新推出μPOL產品MUN3CAD03-JE,采用強制PWM工作模式,這一產品較好地適應光模塊產品和FPGA在輕載模式下的工作,也能在重載模式下保持優越的紋波特性。Cyntec產品的引腳封裝如下圖:
在外部匹配方面,MUN3CAD03-JE需要調整反饋電壓系數:

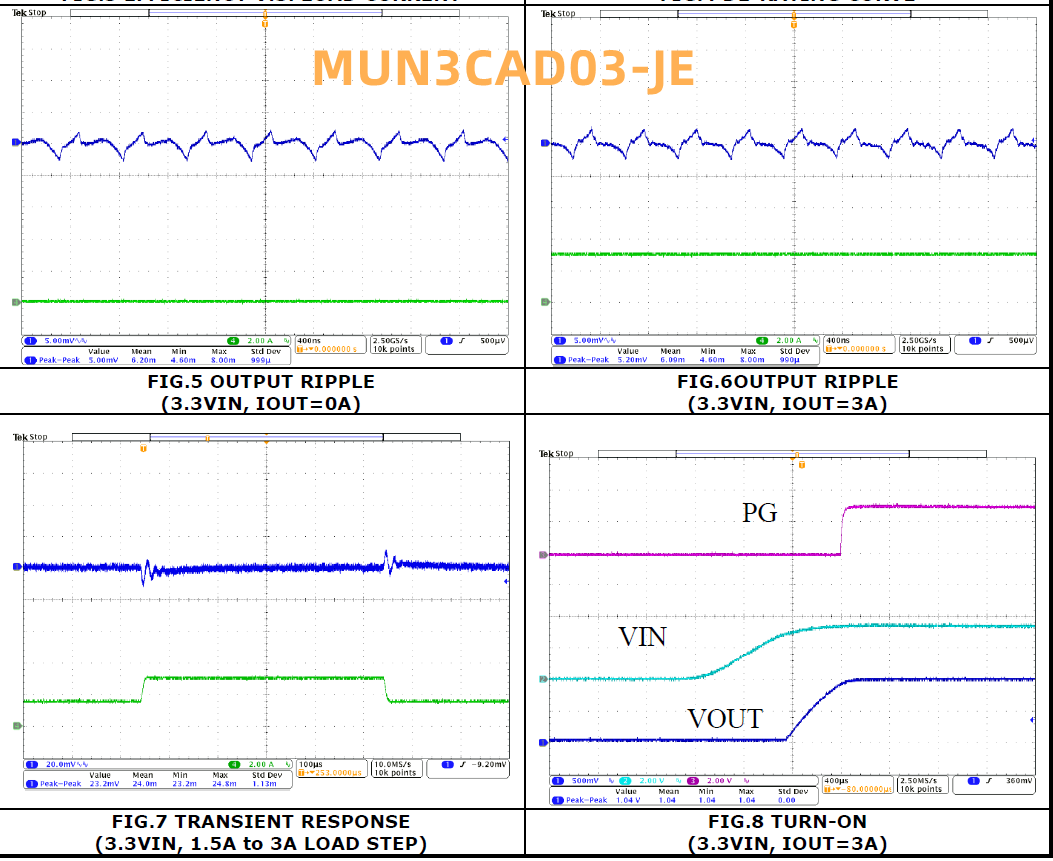

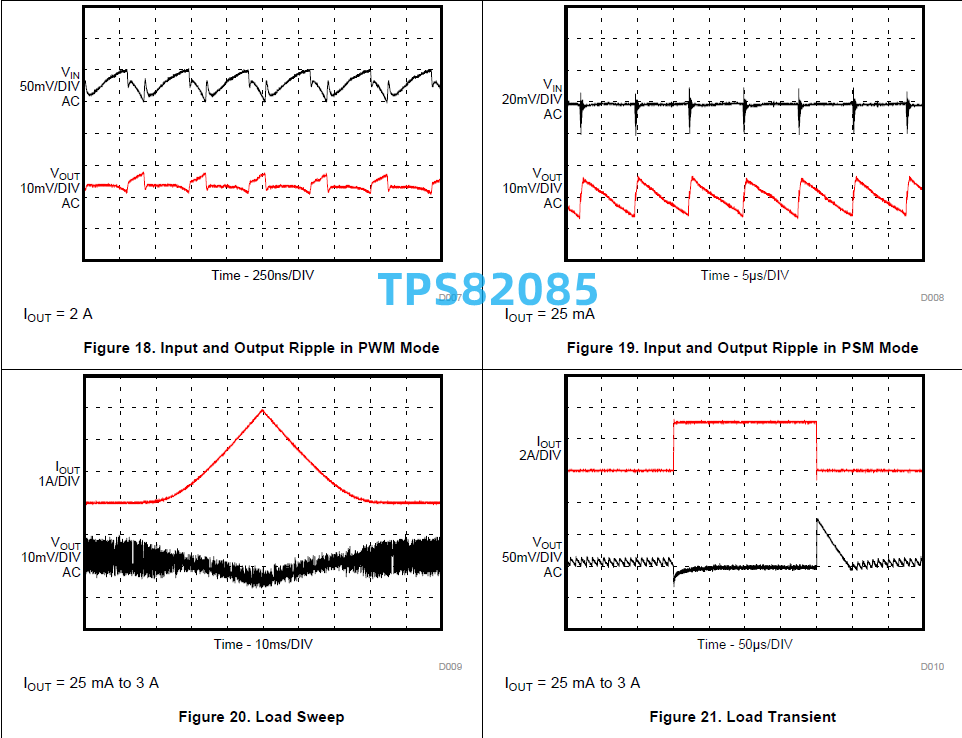

在紋波特性上,TPS82085 和MUN3CAD03-JE比較如下:
兩者的電性能參數對比如下:
型號 | 輸入電壓 | 輸出電壓 | 電流 | 體積 |
TPS82085 | 2.5~6V | 0.8~6V | 3A | 2.8*3.0*1.3mm |
MUN3CAD03-JE | 2.75~5.5V | 0.6~3.3V | 3A | 2.8*3.0*1.3mm |
在Cyntec的產品研發迭代中,比MUN3CAD03-JE老一點的版本產品是MUN3CAD03-SE ,這款產品采用輕載和重載工作模式切換的特性,較好地維持了效率高出0.5%的特點,這個功率的切換點在400ma, 也可以滿足不同項目的需求。
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。Cyntec的電源模塊產品,交期4-6周,部分現貨庫存供貨,歡迎咨詢。
詳情了解Cyntec電源模塊請點擊:http://m.liaoyuan999.com/brand/16.html
