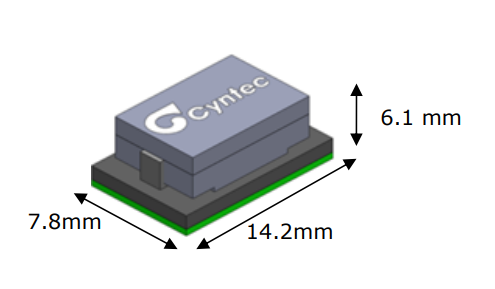

MSN12VD30-FR系列是數字功率模塊。使用由載入到控制存儲器中的指定應用程序的配備設定控制。針對經典的應用程序，控制廠家預編程中的存儲器，并把其存儲在片上（NVM）中。但是，根據串行通信也能夠控制存儲器（I2C）數據總線在現場重新編程并存儲到NVM中。

MSN12VD30-FR該系列兼容多達12個重新編程期限片上低電壓降（LDO）單獨穩壓器3.3V（VDD33）和5.0V（VDD5.0)電源運轉到MSN12VD30-FR形成內部的系列1.2V電壓。MSN12VD30-FR基于內部閥值的接電源復位電路初始化。

在MSN12VD30-FR配備期間，NVM將內容下載安裝到控制存儲器中。在此期間，PWM高阻抗確保輸出（Hi-Z）情況，允許板上拉或下拉電阻器為I2C位置（XADDR1、XADDR2)等靜態輸入信號設定正確的默認設置電平。MSN12VD30-FR在通電重置和初始值之間提供延時設定（config_delay可編程控制器，以0.2ms為增加量，從0ms到51ms）。該延時用作確保內部模擬電路在下一個情況下進行精度精確測量前的穩定性能。若需要系統AVREN推薦同步嚴苛接電源順序VDD33斜坡啟動到AVREN最小斷言延時為6ms。

在初始化情況期間，MSN12VD30-FR檢測內外溫度和輸入電壓MSN12VD30-FR系列中的多種校準程序。推出初始化情況前，MSN12VD30-FR用作設置執行I2C和SVID串行位置的外部電阻器管腳集檢測。為了能正確設置設備地址，公差為1%的電阻器需要從XADDR1和XADDR將管腳連接到接地裝置。如果確定有效I2C位置能通過模塊I2C通訊構建在總線和模塊之間。

MSN12VD30-FR數字功率模塊提供估測或測量系統輸入功率的性能。檢測前饋控制、增益值歸一化、監測、功率排序、最大輸入功率節流閥和故障測試。在輸入功率估測方式和外部放大器方式中計算的輸入電壓值可配置為設計師輸入的固定值，或通過電阻分壓器檢測的值，如圖9所示。如果應用電阻分壓器，輸入?yún)⒖挤秶鸀?/span>0-0.21V的內部ADC智能化分壓。R1=100kΩ和R2=1.50kΩ允許電阻分壓器網絡MSN12VD30-FR將VIN范圍從0V到16.0V智能化。MSN12VD30-FR可配置數字模塊形成極低電流（<1mA）。在重置模式下，MSN12VD30-FR終止內部時鐘，以嚴禁所有性能。無法與機器設備通訊。重置管腳需要接地裝置才能進入重置模式。MSN12VD30-FR將立即進入重置情況。強烈要求在調節過程中不能將重置#管腳接地裝置，因?yàn)檫@將會對系統造成沖擊性行為。若重置管腳拉升，MSN12VD30-FR喚起重置，重新啟動通電重置情況。從重置開始的典型重新啟動可能需要200ms。
