MSN12VD30-FR芯片式DC-DC電源模塊
發布時間：2022-02-09 17:24:55 瀏覽：1490
MSN12VD30-FR是一個數據同步DC/DC電源模塊，為英特爾VR13應用提供開關電源。指令和監控功能借助SVID接口實現控制，該接口兼容5mV/步和10mV/步VID表、動態電壓標識（DVID）、開關電源狀態（PS）及其VR數據和配備存儲器要求。數據控制器、功率MOSFET和大多數兼容組件集成在一個混合封裝中。
MSN12VD30-FR可以兼容可編程的溫度補償電流感應，允許設計師定制響應，以達到最佳的負載線溫度精度。借助高過采樣率和數據電流估測，實現了同類型最佳的抗噪性。保護功能包括整套復雜的過壓、欠壓、超溫和過電流保護。MSN12VD30-FR是一個完全受保護的DC/DC解決方案，通過模擬和數據功能最大限度地保護系統。
MSN12VD30-FR緊湊的規格尺寸可以通過高密度負載點的空間，以節省空間和面積。熱墊可以提高傳熱能力。它適用于標準表面貼裝設備的自動組裝，且無鉛。
特征：
最大負載：30A；
輸入電壓范圍從4.5V到14.0V；
輸出電壓調整范圍
-0.5V至2.5V（10mV/步）；
-0.25V至1.52V（5mV/步）；
滿足英特爾VR13DC-DC轉換器標準規范；
滿足英特爾SVID協議第1版；
數據可編程PID回路補償；
數據可編程載重線坡度和偏移；
數據溫度補償；
PMBus?rev1.2兼容串行接口
-搜索電壓、電流、溫度故障；
-故障響應；
廣泛的故障診斷和保護能力
-IUVP、IOVP、OUVP、OOVP（固定和跟蹤）；
-OCP瞬時、平均（總電流）、通道和脈沖間電流限制保護；
-多個內部和外部OTP閾值；
-開路/短路電壓檢測線路；
-負電流限制保護；

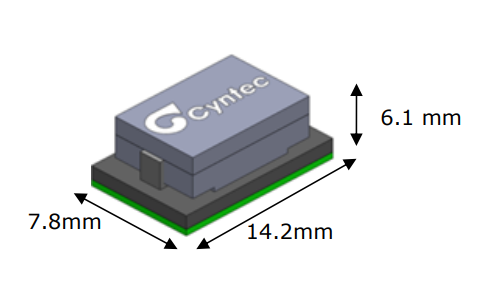

14.2mmX7。8mmX6。1mm（典型）DFN封裝應用：
Vcore適用于英特爾VR13rev1的開關電源調整。1基微處理器
-服務器、工作平臺和高端臺式機；
