MSN24VD03-GR是種3A同步降壓轉換器，具備穩固的5.1VLDO。它包含輸出線壓降補償性能，以兼容電纜終端的精確供電系統，以適用不同的負荷范圍。可編程輸出電壓兼容USBPD需求。MSN24VD03-GR中使用了準PWM調節。這是一種具備輸入前饋的穩定開啟周期PWM調節，同時維持相對穩定的開關頻率。與傳統的恒導通PWM調節相比較，它具備負荷瞬態響應快的優勢。提供EN管腳以打開/關閉MSN24VD03-GR。

準PWM控制算法能夠簡易敘述：高壓側開關連接周期由一次激發決定，其周期與輸入電壓反比，與輸出電壓正比。另一個onshot明確最小off周期。如果偏差比較器低，低壓側開關電流少于電流限制閾值，而且一次激發的最低關閉時間超時，則能夠激發開啟周期一次激發。

當VCC少于4V時，欠壓鎖定（UVLO）會控制轉換并把DL強制為高。重設故障鎖存器和軟啟動記數器。內部軟啟動記時器在2.5ms內將電流限制閾值提升至電流限制設置的100%。

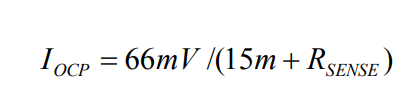

MSN24VD03-GR根據外界感應電阻器Rsense提供較低的輸出過電流保護。請參考下面的公式以獲得下限。

將ICS管腳聯接到RSENSE高壓分壓器，并調節由于穩壓器和負荷之間的電纜電阻損耗而致使的輸出電壓降。
