ABR300系列電源模塊是由臺灣ARCH Electronics 推出的工業級高性能 AC-DC ITE電源解決方案。該模塊具備額定輸出功率 300 W 的穩定供電能力，采用帶底板的磚塊式封裝設計，不僅結構緊湊堅固，而且便于安裝與散熱，ABR300系列電源模塊廣泛應用于 ITE（信息技術設備）、工業自動化控制、通信設備等多種對電源穩定性和可靠性要求極高的場景中。
核心規格
? 輸出功率：300 W（單路）
? 輸入電壓：90 ~ 264 VAC（通用全球市電）
? 輸出電壓：現有 12 V、24 V、28 V、48 V 等多種型號（ABR300-12S、-24S、-28S、-48S 等）
? 效率：典型值 >90 %
? 隔離耐壓：3000 VAC（輸入-輸出）
? 工作溫度：-40 ℃ ~ +100 ℃（底板溫度）

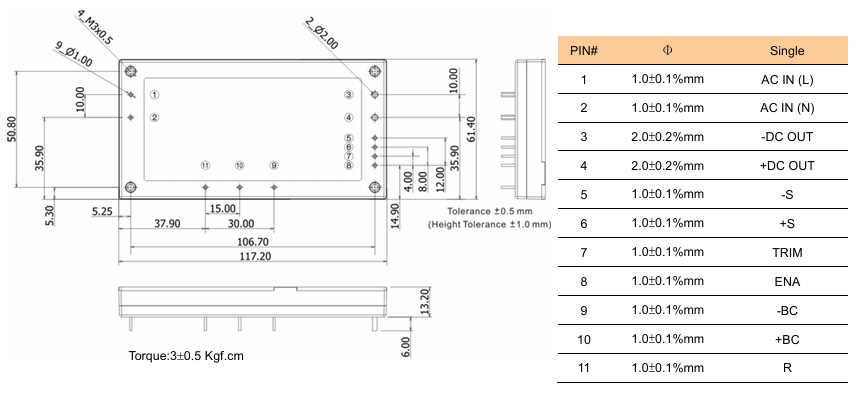

機械尺寸與安裝
? 尺寸：4.62 × 2.42 × 0.5 英寸（約 117 × 61.5 × 12.7 mm）
? 封裝：金屬底板 + 塑料外殼，PCB 通孔直插安裝，DIP11 引腳
關鍵特性
? 寬輸入電壓范圍，滿足全球電網
? 高效率、低待機功耗，符合 ErP 要求
? 內置過壓、過流、短路、過溫保護，自動恢復
? 符合 IEC/EN/UL 62368-1、60950 等 ITE/工業安全標準
? 傳導與輻射 EMI 滿足 EN 55032 Class B（無需外部濾波器即可過認證）
技術優勢分析
高效率與節能設計
l 90%的峰值效率顯著降低能耗，減少熱量產生，延長設備壽命。
l 有源PFC功能提升電網利用率，適用于對功率因數要求嚴格的場景。
寬溫與高可靠性
l -40℃至+100℃的極端溫度耐受能力，適用于戶外、工業自動化等惡劣環境。
l 全磚封裝與鋁基板設計增強散熱性能，確保長期穩定運行。
全面保護機制
l 多重保護功能覆蓋過流、過壓、過溫、短路等異常情況，提升系統安全性。
l 自動恢復機制減少人工干預，降低維護成本。
緊湊設計與易用性
l 全磚結構節省PCB空間，適合高密度電源系統設計。
l 遙感功能（Remote Sense）補償線路壓降，確保輸出電壓精度。
典型應用場景
工業自動化：為PLC、傳感器、執行器等設備提供穩定電源，支持24/7連續運行。
通信設備：適配基站、路由器、交換機等設備，滿足-40℃至+70℃的通信行業標準。
醫療儀器：符合醫療設備對低噪聲、高可靠性的要求，支持手術室、監護儀等場景。
軌道交通：耐受振動與沖擊（IEC60068-2-6標準），適用于地鐵、高鐵的信號控制系統。
新能源與儲能：在光伏逆變器、儲能系統中提供穩定直流電源，支持寬溫環境運行。
深圳市立維創展科技授權代理ARCH電源模塊產品，提供高效率，高品質與小尺寸特性的產品滿足市場趨勢和需求，并提供技術支持服務，歡迎咨詢。
ABR300 系列 AC-DC ITE 電源模塊參數對照表
項目 | ABR300-12S | ABR300-24S | ABR300-28S | ABR300-48S |
輸出功率 | 300 W | 300 W | 300 W | 300 W |
輸入電壓 | 90-264 VAC | 90-264 VAC | 90-264 VAC | 90-264 VAC |
輸入頻率 | 50/60 Hz（47-63 Hz） | 50/60 Hz（47-63 Hz） | 50/60 Hz（47-63 Hz） | 50/60 Hz（47-63 Hz） |
滿載輸入電流 | <4.0 A（100 VAC）
| <4.0 A（100 VAC）
| <4.0 A（100 VAC）
| <4.0 A（100 VAC）
|
浪涌電流 | 由外部電阻限制（<2 ms） | 由外部電阻限制（<2 ms） | 由外部電阻限制（<2 ms） | 由外部電阻限制（<2 ms） |
漏電流 | <0.75 mA（最大值） | <0.75 mA（最大值） | <0.75 mA（最大值） | <0.75 mA（最大值） |
功率因數（典型值） | >0.95（100 VAC，滿載）
| 同上 | 同上 | 同上 |
輸出電壓（DC） | 12 V | 24 V | 28 V | 48 V |
輸出電壓微調范圍 | ±5 % | ±5 % | ±5 % | ±5 % |
電壓精度 | ±2 % | ±2 % | ±2 % | ±2 % |
最大輸出電流 | 25 A | 12.5 A | 11 A | 6.25 A |
線電壓調整率（LL-HL，典型值） | ±1 % | ±1 % | ±1 % | ±1 % |
負載調整率（5-100%，典型值） | ±1 % | ±1 % | ±1 % | ±1 % |
最小負載要求 | 0 % | 0 % | 0 % | 0 % |
紋波與噪聲（最大值） | 150 mV | 200 mV | 200 mV | 300 mV |
效率（230 VAC，典型值） | 90 % | 90.5 % | 90.5 % | 91 % |
遠程補償 | 支持 | 支持 | 支持 | 支持 |
使能（ENA） | 集電極開路（最大灌電流 10 mA），低電平有效 | 同上 | 同上 | 同上 |
保持時間 | 取決于外部電容 | 取決于外部電容 | 取決于外部電容 | 取決于外部電容 |
過流保護 | 自動恢復 | 自動恢復 | 自動恢復 | 自動恢復 |
過壓保護 | 自動恢復 | 自動恢復 | 自動恢復 | 自動恢復 |
過溫保護 | 自動恢復 | 自動恢復 | 自動恢復 | 自動恢復 |
短路保護 | 自動恢復（打嗝模式） | 自動恢復（打嗝模式） | 自動恢復（打嗝模式） | 自動恢復（打嗝模式） |
輸入-輸出隔離電壓 | 3000 VAC | 3000 VAC | 3000 VAC | 3000 VAC |
輸入-地隔離電壓 | 2000 VAC | 2000 VAC | 2000 VAC | 2000 VAC |
輸出-地隔離電壓 | 500 VAC | 500 VAC | 500 VAC | 500 VAC |
工作溫度 | -40 ℃ ~ +100 ℃（鋁基板溫度） | -40 ℃ ~ +100 ℃ | -40 ℃ ~ +100 ℃ | -40 ℃ ~ +100 ℃ |
儲存溫度 | -40 ℃ ~ +100 ℃ | -40 ℃ ~ +100 ℃ | -40 ℃ ~ +100 ℃ | -40 ℃ ~ +100 ℃ |
溫度系數 | ±0.05 %/℃（0~50 ℃） | ±0.05 %/℃（0~50 ℃） | ±0.05 %/℃（0~50 ℃） | ±0.05 %/℃（0~50 ℃） |
濕度范圍 | 20 ~ 95 % RH（無凝露） | 20 ~ 95 % RH（無凝露） | 20 ~ 95 % RH（無凝露） | 20 ~ 95 % RH（無凝露） |
MTBF | >250,000 h @ 25 ℃（MIL-HDBK-217F） | 同上 | 同上 | 同上 |
抗振 | 10-500 Hz，2 G，10 min/周期，各軸 60 min | 同上 | 同上 | 同上 |
尺寸（長×寬×高） | 117.3 × 61.5 × 13.2 mm（±0.5 mm，高度±1 mm） | 同上 | 同上 | 同上 |
重量 | 111 g | 111 g | 111 g | 111 g |
冷卻方式 | 傳導散熱 | 傳導散熱 | 傳導散熱 | 傳導散熱 |
安規認證 | UL/EN 60950-1 | UL/EN 60950-1 | UL/EN 60950-1 | UL/EN 60950-1 |
