AD7760BSVZ單通道模數轉換器(ADC)ADI

發布時間:2024-08-09 08:59:54     瀏覽:5634

  AD7760BSVZ是一款高性能的24位Σ-Δ型模數轉換器(ADC),由ADI公司生產。該器件結合了寬輸入帶寬、高速特性和Σ-Δ轉換技術的優勢,使其在2.5 MSPS的采樣速率下能夠達到100 dB的信噪比(SNR),非常適合用于高速數據采集應用。

AD7760BSVZ單通道模數轉換器(ADC)ADI

  AD7760具有寬動態范圍和較低的抗混疊要求,這簡化了設計過程。它集成了多種功能,包括驅動基準電壓的緩沖器、用于信號緩沖和電平轉換的差動放大器、超量程標志、內部增益與失調寄存器以及低通數字FIR濾波器。這些集成功能使得AD7760成為一個高度集成的緊湊型數據采集器件,僅需選擇極少的外圍元件。

  此外,AD7760提供了可編程抽取率,并且如果默認的數字FIR濾波器特性不符合應用要求,用戶還可以對其進行調整。這使得AD7760成為那些要求高信噪比且無需復雜前端信號處理設計的應用的理想選擇。

  AD7760的差分輸入由模擬調制器以最高40 MSPS的采樣速率進行采樣,調制器輸出隨后由一系列低通濾波器處理,最后一個濾波器具有默認的或用戶可編程系數。采樣速率、濾波器轉折頻率和輸出字速率由AD7760的外部時鐘頻率與配置寄存器共同設置。

  模擬輸入范圍取決于AD7760采用的基準電壓。當基準電壓為4 V時,模擬輸入范圍為基于2 V共模電壓的±3.2 V差分偏置電壓。共模偏置可以通過片內差分放大器來實現,這進一步降低了外部信號調理的要求。

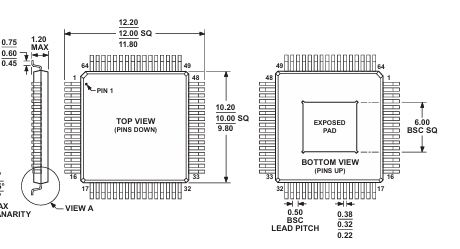

  AD7760采用64引腳裸露焊盤TQFP封裝,額定溫度范圍為?40°C至+85°C,適用于工業溫度范圍。

  應用領域包括數據采集系統、振動分析和儀器儀表。

ModelTemperature RangePackage DescriptionPackage Option
AD7760BSVZ1-40℃to+85℃64-Lead Thin Quad Flat Package,Exposed Pad [TQFP_EP]SV-64-2
AD7760BSVZ-REEL-40℃to+85℃64-Lead Thin Quad Flat Package,Exposed Pad [TQFP_EP]sV-64-2
EVAL-AD7760EB
Evaluation Board

  主要特性包括:

  - 在78 kHz輸出數據速率時,動態范圍為120 dB

  - 在2.5 MHz輸出數據速率時,動態范圍為100 dB

  - 在78 kHz輸出數據速率時,信噪比(SNR)為112 dB

  - 在2.5 MHz輸出數據速率時,信噪比(SNR)為100 dB

  - 最大完全濾波輸出字速率為2.5 MHz

  - 全差分調制器輸入

  - 可編程過采樣率(8×~256×)

  - 片內差分放大器,用于信號緩沖

  - 低通有限脈沖響應(FIR)濾波器,具有默認的或用戶可編程系數

  - 調制器輸出模式

  - 超量程提醒位

  - 數字偏置與增益校正寄存器
