　　LTC6430-20是一款高性能的差分RF/IF放大器ADC驅動器，專為驅動高分辨率、高速模數轉換器(ADC)而設計。該器件具有卓越的線性度，在高于1000MHz的頻率下表現出色，并且具有低相關的輸出噪聲。LTC6430-20采用單5V電源供電，功耗僅為850mW。

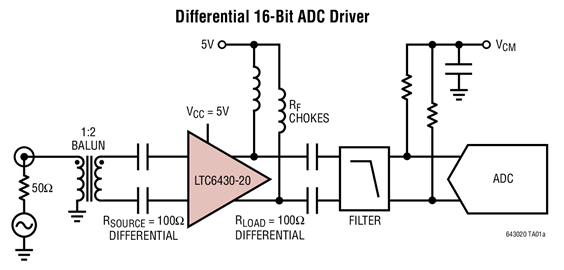

　　在差分配置中，LTC6430-20能夠直接驅動ADC的差分輸入。通過使用1:2平衡-不平衡變壓器，該器件可以制成一個出色的50Ω寬帶平衡放大器。而使用1:1.33平衡-不平衡變壓器，則可以制作出高保真度的40MHz至1000MHz 75Ω CATV放大器。

　　LTC6430-20設計簡單易用，所需的支持組件極少。該器件在內部匹配至100Ω差分源/負載阻抗，并且具有片內偏置和溫度補償功能，確保在環境條件變化的情況下提供一致的性能。

　　該器件采用高性能SiGe BiCMOS工藝制造，以實現與類似GaAs放大器相當?shù)目芍貜?fù)性。所有A級LTC6430-20器件的OIP3指標均在380MHz頻率下進行測試并提供相關保證。LTC6430-20采用具有裸露襯墊的4mm x 4mm、24引腳QFN封裝，旨在改善熱管理并實現低電感。此外，還提供了一款具有相似性能的單端50Ω IF增益部件，相關信息請查閱LTC6431-20。

　　LTC6430-20的應用包括差分ADC驅動器、差分IF放大器、正交頻分復用(OFDM)信號鏈路放大器、50Ω平衡IF放大器、75Ω CATV放大器、700MHz至800MHz LTE放大器以及低相位噪聲時鐘或LO放大器。

　　其特性包括在240MHz時具有51.0dBm OIP3(驅動一個100Ω差分負載)、在240MHz時NF = 2.9dB、20MHz至2060MHz -3dB帶寬、20.8dB增益、A級器件在380MHz頻率下進行了100%的OIP3測試、0.6nV/√Hz總輸入噪聲、在高達1.4GHz頻率下S11 < -10dB、在高達1.4GHz頻率下S22 < -10dB、> 2.75VP-P線性輸出擺幅、P1dB = 24.0dBm、不易受到VCC變化的影響、100Ω差分增益部件操作、輸入/輸出在內部匹配至100Ω差分、單5V電源以及DC功率 = 850mW。
