CHR2291-99F 12-17GHz集成下變頻器UMS微波

發布時間：2024-07-29 08:55:32 瀏覽：614

　　CHR2291-99F是UMS微波一款高性能的集成下變頻器芯片，專為商業通信系統中的廣泛應用而設計。該芯片工作在12至17GHz的頻率范圍內，提供10dB的轉換增益，噪聲系數為3.5dB，適用于中頻(IF)大于0.1GHz的應用。它要求LO(本地振蕩器)輸入功率為10dBm，并能提供-8dBm的輸出功率，同時保持1dB的增益。

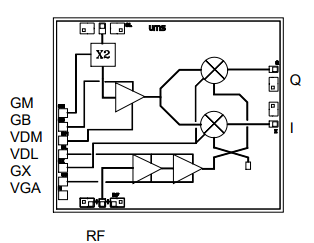

CHR2291-99F 12-17GHz集成下變頻器UMS微波

　　該芯片的直流功耗非常低，僅為130毫安@3.5V，這對于需要長時間運行的通信系統來說是一個重要的優勢。其尺寸緊湊，為2.49 x 2.13 x 0.10 mm，便于集成到各種設備中。

　　CHR2291-99F采用了先進的phemt工藝制造，柵極長度為0.25um，通過襯底、空氣橋和電子束柵極光刻技術來實現高精度和高性能。芯片的背面設計有射頻地和直流地，這有助于簡化裝配過程，并確保良好的電氣性能。

參考

射頻帶寬（GHz）

LO 帶寬（GHz）

中頻帶寬（GHz）

轉換增益

噪聲系數

P-1dB 輸入

LO 輸入功率

偏置

箱

分鐘

麥克斯

分鐘

麥克斯

分鐘

麥克斯

（dB）

（dBm）

（mA）

（V）

Reference

RF Bandwidth (GHz)

LO Bandwidth (GHz)

IF Bandwidth (GHz)

Conv. Gain

Noise Figure

P-1dB IN

LO Input Power

Bias

Case

min

max

min

max

min

max

(dB)

(dBm)

(mA)

(V)

CHR2291-99F

5.25

7.75

1.5

3.5

-8

130

3.5

Die

深圳市立維創展科技有限公司授權經銷UMS微波，針對部分型號的UMS產品提供優質的現貨產品庫存，歡迎咨詢。
