2-18GHz諧波混頻器HEROTEK
發布時間:2024-07-30 08:52:09 瀏覽:1031

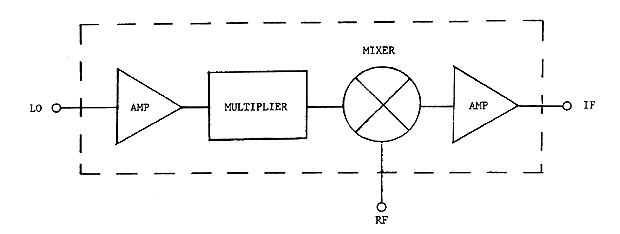

HEROTEK 2-18GHz諧波混頻器是一款高性能的微波器件,具有以下顯著特點:
1. 寬帶響應:該混頻器能夠在2至18 GHz的射頻頻率范圍內提供平坦的響應,適用于廣泛的頻段應用。
2. 高頻率操作:最高工作頻率可達18 GHz,滿足高頻通信和雷達系統的需求。
3. 微型尺寸:采用MIC(微波集成電路)技術,使得混頻器體積小巧,便于集成到各種緊湊的系統設計中。
4. 符合MIL-STD-883篩查:適用于軍事和航空航天領域的嚴格環境要求。
5. 頻率范圍:
- 本振(LO)頻率范圍為1.2至1.5 GHz。
- 射頻(RF)頻率范圍為2至18 GHz。
- 中頻(IF)頻率范圍為200至400 MHz。
6. 性能參數:
- LO輸入功率為+10 dBm。
- 標稱射頻至中頻轉換損耗最大為30 dB,典型損耗變化為6 dB。
- 駐波比(VSWR):LO為1.5:1,RF為1.8:1,IF為2.5:1。
- LO至RF隔離為50 dB,RF至IF隔離為30 dB。
- 雜散諧波和中頻諧波抑制最小為25 dBc。
7. 工作溫度范圍:-55°C至+90°C,適應極端環境條件。
這款諧波混頻器因其寬帶、高頻、微型化、高可靠性和適應惡劣環境的能力,非常適合用于軍事、航空航天、通信和測試測量等領域的精密電子系統。
深圳市立維創展科技有限公司授權代理銷售HEROTEK產品,包括檢波器、放大器、限幅器、PIN開關、信號發生器等,HEROTEK滿足出色的性能,高可靠性和快速交付,歡迎咨詢。
