SQ76195RLQ電源模塊SILERGY(矽力杰)

發布時間：2024-07-02 08:55:07 瀏覽：6258

SQ76195RLQ電源模塊SILERGY(矽力杰)

　　SQ76195RLQ是一款由SILERGY(矽力杰)公司生產的電源模塊，它是一款高效、快速響應的同步降壓型穩壓器。以下是該電源模塊的主要特點和規格：

　　### 主要特點：

　　高效能：提供高達86.5%的效率。

　　快速響應：即時PWM架構，實現快速瞬態響應。

　　內置電感：集成式設計，簡化外部電路布局。

　　高開關頻率：1.5MHz的偽恒定開關頻率。

　　寬輸入電壓范圍：4.6V至15V。

　　輸出電壓范圍：

　　- 通過反饋電阻分壓器可調節0.6V至5.5V。

　　- 通過I2C接口可編程0.68V至1.95V。

　　高輸出電流能力：5A連續輸出，6A峰值輸出。

　　集成式低RDS(ON)開關：頂部FET為50mΩ，底部FET為15mΩ。

　　多種保護功能：包括逐周期電流限制、打嗝模式輸出短路保護、過熱警告、自動恢復的熱關機和輸入欠壓鎖定。

　　I2C兼容接口：支持100kHz標準模式和400kHz快速模式，提供輸出電壓編程、電源良好狀態回讀、開/關控制等功能。

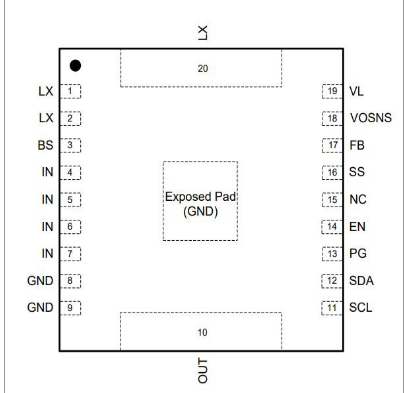

　　緊湊型封裝：QFN5×5-20，適合空間受限的應用。

　　### 規格參數：

　　輸入電壓范圍：Vin_min為4.5V，Vin_max為15V。

　　最大輸出電流：Io_max為5A。

　　參考電壓精度：Vref精度為±1%。

　　開關頻率：定時為1.5MHz。

　　靜態電流：智商為500μA。

　　開關電阻：Rdson1為150mΩ，Rdson2為15mΩ。

　　接口：I2C。

　　封裝：QFN5×5-20型。

　　SQ76195RLQ電源模塊適用于需要高效率、快速響應和精確電壓調節的應用，如通信設備、工業自動化、消費電子等。其集成的保護功能和I2C接口提供了靈活性和可靠性，使其成為電源管理設計的理想選擇。

SILERGY(矽力杰)主要生產電源芯片、電源模塊等模擬器件。針對SILERGY矽力杰的電源模塊產品，立維創展提供pin to pin原位替代產品，現貨優勢價格，歡迎咨詢。
