PI3526-00-LGIZ降壓穩壓器VICOR
發布時間:2024-06-28 09:09:02 瀏覽:634

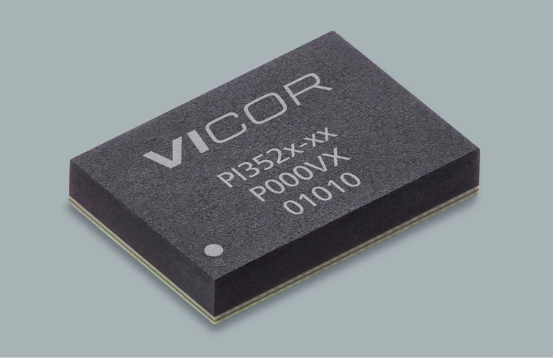

PI3526-00-LGIZ 是VICOR公司生產的一款高性能降壓穩壓器,屬于 PI352x-00 系列。這款穩壓器設計用于高輸入電壓和寬輸入范圍的應用,其輸入電壓范圍為30至60V。它采用了高密度系統級封裝(SiP),內部集成了控制器、電源開關和支持組件,使得整個系統更加緊湊和高效。
Product | NominalOutput | Rated lou | Package | Transport Media |
PI3523-00-LGZ | 3.3V | 22A | 10x14mm LGA | TRAY |
PI3525-00-LGZ | 5.0V | 20A | ||
P13526-00-LGZ | 12V | 18A |
該系列穩壓器采用了高性能的零電壓開關(ZVS)拓?fù)浣Y(jié)構,這種技術有助于提高負載點性能,并提供了一流的功率效率。PI3526-00-LGIZ 僅需要一個外部電感、兩個電壓選擇電阻和最少的電容,就可以構成一個完整的DC-DC開關模式降壓穩壓器,簡化了設計并減少了外部組件的數量。
功能和優勢方面,PI3526-00-LGIZ 提供了高效的HV ZVS Buck拓?fù)洌_保了高效率的能量轉換。它具有輸入過/欠壓鎖定(OVLO/UVLO)、輸出過壓保護(OVP)和過溫保護(OTP)等保護功能,增強了系統的可靠性和安全性。此外,它還支持并聯能力與單線電流共享,以及用戶可調的軟啟動和跟蹤功能,使得系統配置更加靈活。
PI3526-00-LGIZ 的工作溫度范圍為-40至120°C,適用于各種惡劣環境下的應用。它的封裝信息為10 × 14 × 2.56mm LGA SiP,體積小巧,適合空間受限的設計。
應用領域包括計算機、通信、工業和汽車設備等,特別是在需要高壓到高壓Buck穩壓器的場合,PI3526-00-LGIZ 能夠提供穩定可靠的電源解決方案。
