TS86101G2B數模轉換器Teledyne e2v
發布時間:2024-06-04 09:13:32 瀏覽:5628
TS86101G2B是一款高性能的10位1.2 Gsps數模轉換器(DAC),它集成了一個4:1多路復用器,使其能夠輕松地與標準FPGA接口。這款DAC的主要特點包括:
- 10位分辨率,提供精確的模擬輸出。
- 保證的轉換率為1.2 Gsps,典型值可達1.4 Gsps,確保高速數據轉換能力。
- 集成的4:1并行多路復用器,簡化了多路信號的處理。
- PECL/LVDS差分數據和時鐘輸入,支持高速數據傳輸。
- 2 Vpp的差分模擬輸出擺幅,提供寬動態范圍。
- 輸出阻抗為50Ω單端和100Ω差分,適用于不同的應用場景。
- 可編程DSP時鐘,增加了靈活性。
- 開機復位功能,便于同步多個DAC。
- 雙電源供電,±5V,滿足不同電源需求。

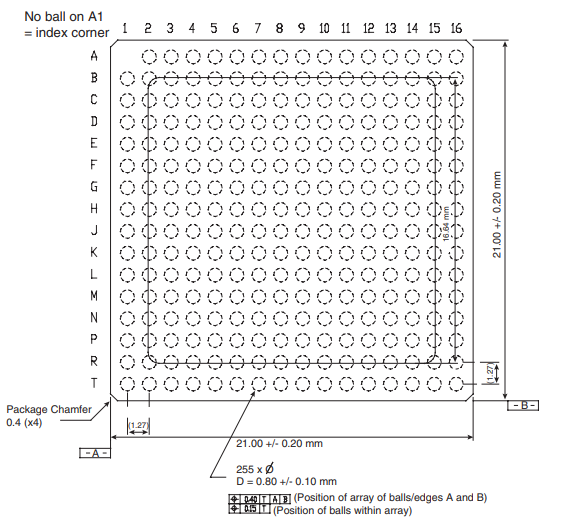

- 提供CBGA 255和CI-CGA 255兩種封裝,分別對應C級、V級和M級溫度范圍。
- 評估板TSEV86101G2BGL,便于性能測試和評估。
型號:
Part Number | Package | Temperature Range | Screening Level | Comments |
TS86101G2BCGL | CBGA 255 | C grade 0°C<Tc;Tj<90*℃ | Standard | |
TS86101G2BVGL | CBGA 255 | V grade 40C<Tc;TJ<110C | Standard | |
TS86101G2BMGS | Cl-CGA 255 | M grade -55C<Tc;T<125℃ | Standard | |
TSEV86101G2BGL | CBGA 255 | Ambient | Prototype | Evaluation board |
性能方面,TS86101G2B在550 MHz瞬時帶寬上提供了增強的線性度和噪聲功率比(NPR),在1.2 Gsps時達到9.5比特當量,特別適合于高端應用,如任意波形發生器和寬帶直接數字合成(DDS)系統。
在寬帶模式下,NPR為49 dB,適用于20 MHz至580 MHz的寬帶應用。在單音模式下,基帶和第三奈奎斯特區的無雜散動態范圍(SFDR)表現出色。多頻模式下,八音互調失真(IMD)為70 dBFS,適用于從80 MHz到517.5 MHz的音調范圍。
應用領域包括寬帶直接數字合成(DDS)、數字波束成形、自動測試設備(ATE)和儀表,如任意波形發生器。
溫度范圍方面,C級支持0℃至90℃,V級支持-40℃至110℃,M級支持-55℃至125℃,滿足不同環境下的使用需求。
總功耗為3.6W,表明該DAC在提供高性能的同時,也考慮到了能效。
深圳立維創展科技是Teledyne E2V的經銷商,主要供給Teledyne E2V數模轉換器和半導體,Teledyne E2V的應用領域包括通信、自動化、發現、醫療、環保等。價格優勢,歡迎咨詢。
