Molex莫仕1461750001 MID片式天線
發布時間:2024-05-14 08:49:23 瀏覽:5890

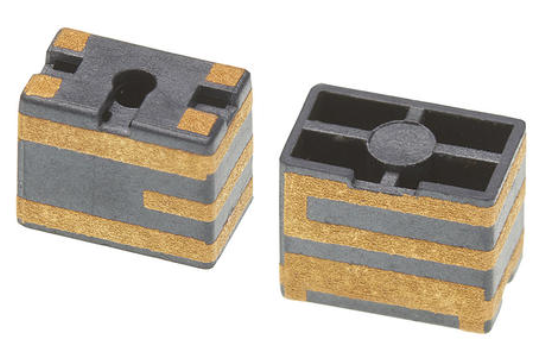

Molex莫仕1461750001是一款2.4GHz/5GHz SMT MID片式天線,它具有5.00mm x 3.00mm的尺寸。它的組件類型是表面貼裝器件天線,主要用于信號的傳輸。這款產品是物聯網(IoT)天線系列的一部分,支持Wi-Fi、藍牙、Zigbee等多種協議。它屬于內置Wi-Fi天線類型,提供了廣泛的無線通信功能。
電氣特性方面,這款天線在2.4GHz頻段下的峰值增益為3.0 dBi,在5GHz頻段下的峰值增益為4.2 dBi。它的回波損耗(S11)小于-6 dB,總效率大于70%。天線的工作頻段范圍覆蓋了2.4GHz(2400 MHz至2483.5 MHz)和5GHz(5150 MHz至5850 MHz)。
物理特性上,這款天線是表面貼裝的,安裝方便。它的長度是5.00毫米,厚度是4.00毫米,寬度是3.00毫米,凈重為0.058克。包裝類型為卷軸上的壓花膠帶。此外,該天線是線性極化的,并具有全方位的輻射方向圖。
頻段#1 F_End (MHz) | 2483.5 | 頻段#1 F_Start (MHz) | 2400 |
頻段#2 F_End (MHz) | 5850 | 頻段#2 F_Start (MHz) | 5150 |
電氣連接 | 貼片 | 峰值增益 (dBi) | 3.0 @ 2.4 GHz, 4.2 @ 5 GHz |
回波損耗 - S11 (dB) | <-6 | 總效率 | >70% |
電纜長度 | 不適用 | 長度 | 5.00毫米 |
安裝方式 | 表面貼裝 | 凈重 | 0.058/克 |
包裝類型 | 卷軸上的壓花膠帶 | 極化 | 線性 |
輻射方向圖 | 全方位 | 厚度 | 4.00毫米 |
寬度 | 3.00毫米 |
