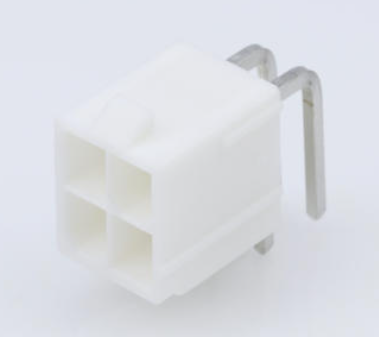

Molex莫仕39300040 Mini-Fit Jr.針座電源連接器
發布時間:2024-05-21 09:02:54 瀏覽:6041
Molex莫仕的39300040 Mini-Fit Jr.針座電源連接器是一款專為暖通空調(HVAC)系統設計的高性能連接器。這款連接器采用了Mini-Fit Sigma密封技術,能夠提供卓越的保護,防止水、灰塵和碎屑進入,確保系統在惡劣環境下的穩定運行。它特別適用于潮濕環境,能夠有效減少設備內部的冷凝和碎屑問題。
該連接器的特點包括:
- 電流承載能力:每個觸點的最大電流為13安培,當與裝有45750 Mini-Fit Plus HCS壓接端子的插座配對時,每個電路的最大電流可壓接到16 AWG線。
- 電壓:最大電壓為600伏。
- 電路數:支持4個電路。
- 耐久性:最大插拔次數為30次。
- 材質:金屬部分采用黃銅,電鍍為啞光錫;樹脂部分采用尼龍。
- 重量:凈重為1.607克。
- 行數:雙排設計。
- 取向:直角設計,便于安裝。
- PCB厚度:推薦使用1.78毫米的PCB厚度。
- 間距:配接接口和端接接口的間距均為4.20毫米。
- 電鍍厚度:配接和端接的最小電鍍厚度均為2.540微米。
- 溫度范圍:工作溫度范圍為-40°至+105°C。
- 端接接口樣式:采用通孔設計。
Mini-Fit Jr.針座電源連接器不僅提高了HVAC系統的效率和可靠性,還通過其IP51認證的連接器系統,為市場提供了成本效益高的解決方案。其獨特設計的橡膠帽不僅保護連接器,還便于進行質量檢查,從而節省了運營成本和勞動力。此外,該連接器滿足全球配電需求,如歐洲灼熱絲要求,并與標準Mini-Fit插座配接,為HVAC操作的入口挑戰提供了出色的解決方案。
