EC2SBW-24D15隔離式DC-DC電源模塊CINCON
發布時間:2024-05-10 11:40:43 瀏覽:5481

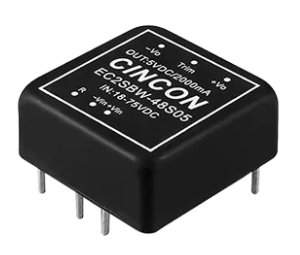

EC2SBW系列電源模塊是由CINCON生產的一種電源模塊,具有以下特性:
10W 隔離輸出
1“×1”×0.4“ 屏蔽金屬外殼
效率高達86%
4:1 輸入范圍
穩壓輸出
輸入欠壓保護
遠程開/關
連續短路保護
內部無鉭電容器
安全符合 IEC/EN/UL 62368-1
產品型號:
MODEL NUMBER | INPUT VOLTAGE | OUTPUT VOLTAGE | OUTPUT CURRENT | NPUT CURRENT | % EFF. | CAPACITOR LOAD MAX. | ||
MIN | MAX. | NO LOAD | FULL LOAD | |||||
EC2SBW-24S33 | 9-36 VDC | 3.3 VDC | 0 mA | 2500 mA | 5 mA | 425 mA | 81 | 3300uF |
EC2SBW-24S05 | 9-36 VDC | 5 VDC | 0 mA | 2000 mA | 5 mA | 496 mA | 84 | 2200uF |
EC2SBW-24S12 | 9-36 VDC | 12 VDC | 0 mA | 835 mA | 10 mA | 486 mA | 86 | 1000uF |
EC2SBW-24S15 | 9-36 VDC | 15 VDC | 0 mA | 666 mA | 10 mA | 486 mA | 86 | 680uF |
EC2SBW24D05 | 9-36 VDC | ±5VDC | 0 mA | ±1000 mA | 10 mA | 496 mA | 84 | 1200uF |
EC2SBW-24D12 | 9-36 VDC | ±12 VDC | 0 mA | ±416 mA | 10 mA | 486 mA | 86 | 470uF |
EC2SBW-24D15 | 9-36 VDC | ±15 VDC | 0 mA | ±333 mA | 10 mA | 486 mA | 86 | 330uF |
EC2SBW-48S33 | 18-75 VDC | 3.3 VDC | 0 mA | 2500 mA | 5 mA | 210 mA | 82 | 3300uF |
EC2SBW-48S05 | 18-75 VDC | 5 VDC | 0 mA | 2000 mA | 5 mA | 248 mA | 84 | 2200uF |
EC2SBW-48S12 | 18-75 VDC | 12 VDC | 0 mA | 835 mA | 5 mA | 243 mA | 86 | 1000uF |
EC2SBW-48S15 | 18-75 VDC | 15 VDC | 0 mA | 666 mA | 5 mA | 243 mA | 86 | 680uF |
EC2SBW-48D05 | 18-75 VDC | ±5 VDC | 0 mA | ±1000 mA | 5 mA | 248 mA | 84 | 1200uF |
EC2SBW-48D12 | 18-75 VDC | ±12 VDC | 0 mA | ±416 mA | 8 mA | 243 mA | 86 | 470uF |
EC2SBW-48D15 | 18-75 VDC | ±15 VDC | 0mA | ±333 mA | 8 mA | 243 mA | 86 | 330uF |
