AD8460高速DAC高電流任意波形發生器ADI
發布時間:2024-04-24 09:23:00 瀏覽:5895
AD8460是一款經過優化的高電壓、高功率、高速驅動器,專為在高電壓條件下為容性負載提供大輸出電流(高達±1 A)和高擺率(高達±1800 V/μs)而設計。該驅動器集成了14位高速DAC、高電壓、高輸出電流(HV-HI)模擬驅動器以及故障監控和保護電路,非常適合高功率應用,例如任意波形生成器(AWG)、可編程電源和高壓自動測試設備(ATE)。
ADI采用了專有的高壓BCDMOS工藝、創新的高壓架構以及散熱增強型封裝,使得AD8460成為高性能驅動器的典范。其數字引擎實現了用戶可配置的特性,包括數字輸入模式、可編程電源電流以及輸出電流、輸出電壓和結溫的故障監控和可編程保護設置。而模擬特性則擴展了其功能,包括外部補償功能實現無限的容性負載驅動、可編程關斷延遲和滿量程調整。AD8460采用高達±55 V的高壓雙電源和5 V的單低壓電源供電。
主要特性:
- 較寬的高電壓電源范圍:±12 V至±55 V
- 高輸出能力
- 輸出電壓范圍:高達±40 V
- 高輸出驅動電流:1 A連續
- 高擺率:≥1800 V/μs(1000 pF負載)
- 大信號帶寬:1 MHz
- 廣泛的編程和診斷功能
- 14位分辨率任意波形生成(AWG)模式
- 16級模擬模式生成(APG)模式
- 數字可編程電流、電壓和熱故障監控和保護
- 具有關斷模式的可編程電源電流
- 設計導入友好
- 具有外部補償和擺率控制的無限容性負載驅動

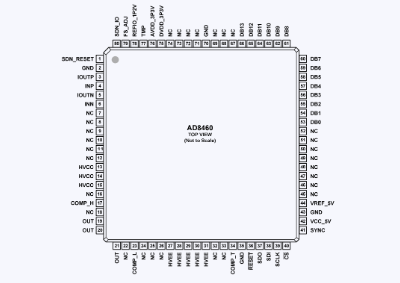

- 封裝:80引腳、12mm x 12mm TQFP
- 可安裝散熱器的EPAD朝上封裝
- 工作溫度范圍:-40 °C至+85 °C
應用:
- 自動測試設備(ATE)
- 顯示面板形成和測試
- 壓電驅動器
- 可編程電源
深圳市立維創展科技是ADI的經銷商。ADI芯片產品供應:放大器、線性產品、數據轉換器、音視頻產品、寬帶產品、時鐘和定時IC、光纖和光纖通信產品、接口和間隔、MEMS和傳感器、電源和熱經管、處置器和DSP、射頻和圖形處置器、開關和分路器等。
大部分產品,均提供現貨庫存供貨。*部分型號需申請出口許可 ,歡迎咨詢?。?!
