DCM2322系列隔離式DC-DC轉換器VICOR
發布時間：2024-04-03 09:14:42 瀏覽：1283

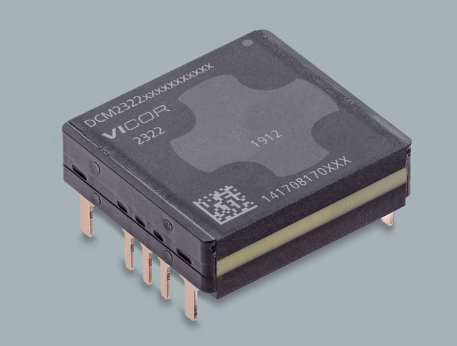

DCM2322系列隔離式DC-DC轉換器是 VICOR 公司推出的產品，在現代鐵路應用以及機器人、無人機、通信和國防/航空航天等領域提供了可靠的動力解決方案。
這款轉換器具有以下特點和優勢：
-
DCM2322系列是DCM3623系列的低功耗和更小封裝變體，為電源系統工程師提供了更小尺寸的選擇，滿足多種EN50155標準的輸入電壓范圍要求。
- 采用高頻零電壓開關(ZVS)拓撲結構，轉換器在整個輸入線范圍內始終如一地提供高效率，有助于提高現代鐵路基礎設施的性能。
- 采用Vicor
ChiP封裝技術，具有靈活的熱管理選項，具有非常低的頂部和底部熱阻抗，使客戶能夠快速和可預測地實現具有成本效益的電源系統解決方案。
- 系列器件采用 22 x 23 x 7mm ChiP 封裝，提供了寬廣的輸入電壓范圍(43 – 154V，14 – 72V，9 –
50V)，并配備了多種輸出電壓選擇，功率水平范圍為 35 至 120W，效率高達 90.5%。
- DCM系列利用 Vicor 高頻零電壓開關拓撲實現業界領先的熱和電氣性能，其功率密度是競爭對手 DC-DC 轉換器的五倍。
- 除了現代鐵路應用外，該系列轉換器還非常適合為各種機器人、無人機、通信和國防/航空航天應用提供動力。
43 – 154V 輸入：
3.3V 輸出 (40W)
5V 輸出 (60W)
12V、15V、24V、28V、48V 輸出，120W
14 – 72V 輸入：
3.3V 輸出 (35W)
50W 時 5V 輸出
12V、15V、24V、28V、48V 輸出，100W
9 – 50V 輸入：
12V、15V、24V、28V 和 48V 輸出，60W
產品型號：
零件編號 | 輸入 （V） | 輸出 （V） | 功率 （W） | 安裝 | 溫度 | 尺寸 | 包 |
DCM2322TA5N13A2T60 | 100.0 (43.0 - 154.0) | 12.0 (7.2 - 13.2) | 120 | 通孔 | -40 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322TA5N17A2M60 | 100.0 (43.0 - 154.0) | 15.0 (9.0 - 16.5) | 120 | 通孔 | -55 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322TA5N17A2T60 | 100.0 (43.0 - 154.0) | 15.0 (9.0 - 16.5) | 120 | 通孔 | -40 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322TA5N26A2M60 | 100.0 (43.0 - 154.0) | 24.0 (14.4 - 26.4) | 120 | 通孔 | -55 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322TA5N26A2T60 | 100.0 (43.0 - 154.0) | 24.0 (14.4 - 26.4) | 120 | 通孔 | -40 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322TA5N31A2M60 | 100.0 (43.0 - 154.0) | 28.0 (16.8 - 30.8) | 120 | 通孔 | -55 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322TA5N31A2T60 | 100.0 (43.0 - 154.0) | 28.0 (16.8 - 30.8) | 120 | 通孔 | -40 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322TA5N53A2M60 | 100.0 (43.0 - 154.0) | 48.0 (28.8 - 52.8) | 120 | 通孔 | -55 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322TA5N53A2T60 | 100.0 (43.0 - 154.0) | 48.0 (28.8 - 52.8) | 120 | 通孔 | -40 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322TA5N0440M60 | 100.0 (43.0 - 154.0) | 3.3 (2.97 - 3.63) | 40 | 通孔 | -55 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322TA5N0440T60 | 100.0 (43.0 - 154.0) | 3.3 (2.97 - 3.63) | 40 | 通孔 | -40 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322TA5N0660M60 | 100.0 (43.0 - 154.0) | 5.0 (3.5 - 5.5) | 60 | 通孔 | -55 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322TA5N0660T60 | 100.0 (43.0 - 154.0) | 5.0 (3.5 - 5.5) | 60 | 通孔 | -40 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322T50T1360M60 | 30.0 (9.0 - 50.0) | 12.0 (7.2 - 13.2) | 60 | 通孔 | -55 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322T50T1360T60 | 30.0 (9.0 - 50.0) | 12.0 (7.2 - 13.2) | 60 | 通孔 | -40 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322T50T1760M60 | 30.0 (9.0 - 50.0) | 15.0 (9.0 - 16.5) | 60 | 通孔 | -55 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322T50T1760T60 | 30.0 (9.0 - 50.0) | 15.0 (9.0 - 16.5) | 60 | 通孔 | -40 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322T50T2660M60 | 30.0 (9.0 - 50.0) | 24.0 (14.4 - 26.4) | 60 | 通孔 | -55 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322T50T2660T60 | 30.0 (9.0 - 50.0) | 24.0 (14.4 - 26.4) | 60 | 通孔 | -40 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322T50T3160M60 | 30.0 (9.0 - 50.0) | 28.0 (16.8 - 30.8) | 60 | 通孔 | -55 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322T50T3160T60 | 30.0 (9.0 - 50.0) | 28.0 (16.8 - 30.8) | 60 | 通孔 | -40 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322T50T5360M60 | 30.0 (9.0 - 50.0) | 48.0 (28.8 - 52.8) | 60 | 通孔 | -55 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322T50T5360T60 | 30.0 (9.0 - 50.0) | 48.0 (28.8 - 52.8) | 60 | 通孔 | -40 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322T72S13A0M60 | 43.0 (14.0 - 72.0) | 12.0 (7.2 - 13.2) | 100 | 通孔 | -55 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322T72S13A0T60 | 43.0 (14.0 - 72.0) | 12.0 (7.2 - 13.2) | 100 | 通孔 | -40 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322T72S17A0M60 | 43.0 (14.0 - 72.0) | 15.0 (9.0 - 16.5) | 100 | 通孔 | -55 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322T72S17A0T60 | 43.0 (14.0 - 72.0) | 15.0 (9.0 - 16.5) | 100 | 通孔 | -40 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322T72S26A0M60 | 43.0 (14.0 - 72.0) | 24.0 (14.4 - 26.4) | 100 | 通孔 | -55 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322T72S26A0T60 | 43.0 (14.0 - 72.0) | 24.0 (14.4 - 26.4) | 100 | 通孔 | -40 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322T72S31A0M60 | 43.0 (14.0 - 72.0) | 28.0 (16.8 - 30.8) | 100 | 通孔 | -55 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322T72S31A0T60 | 43.0 (14.0 - 72.0) | 28.0 (16.8 - 30.8) | 100 | 通孔 | -40 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322T72S53A0M60 | 43.0 (14.0 - 72.0) | 48.0 (28.8 - 52.8) | 100 | 通孔 | -55 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322T72S53A0T60 | 43.0 (14.0 - 72.0) | 48.0 (28.8 - 52.8) | 100 | 通孔 | -40 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322T72S0435M60 | 43.0 (14.0 - 72.0) | 3.3 (2.97 - 3.63) | 35 | 通孔 | -55 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322T72S0435T60 | 43.0 (14.0 - 72.0) | 3.3 (2.97 - 3.63) | 35 | 通孔 | -40 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322T72S0650M60 | 43.0 (14.0 - 72.0) | 5.0 (3.5 - 5.5) | 50 | 通孔 | -55 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322T72S0650T60 | 43.0 (14.0 - 72.0) | 5.0 (3.5 - 5.5) | 50 | 通孔 | -40 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
DCM2322TA5N13A2M60 | 100.0 (43.0 - 154.0) | 12.0 (7.2 - 13.2) | 120 | 通孔 | -55 至 125°C | 24.84 x 22.80 x 7.21毫米 | 2322 ChiP |
