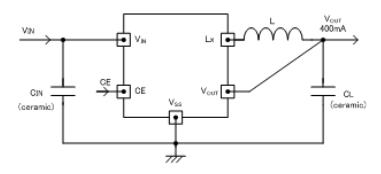

Torex電源的XC9244系列轉換器可以運用內嵌0.65ΩP端面驅動晶體管和0.45ΩN端面開關晶體管的降壓同步整流DC/DC轉換器。只能運用線圈和電容用作外部部件，可以安穩提供400mA的峰值電流。

XC9244系列轉換器內部設置輸出電壓，通常是0.8V～4.0V的范圍內(±2.以0.以05V的距離挑選輸出電壓。XC9244系列轉換器的開關頻率高至1.2MHz可以削減外部器件的標準。選用USPN-6封裝。USPN-6封裝是最適合高度和空間不足的應用。

由于待機時全體電源電路停止運轉，所以消耗電流可以控制到1.0μA以下。待機時，由CL的高速放電功用性使能VOUT-VSS之間的內部開關導通，CL的電荷經過內阻放電。該功用可以避免待機時VOUT后續電源的錯誤操作。內部將軟啟動時間設置成0.25ms（TYP.，可以讓輸出電壓迅速上升。

為保護IC免遭熱損壞，XC9244系列轉換器在全體確定模式下裝備了電流約束功用性。

XC9244系列轉換器內嵌UVLO(輸入欠壓鎖閉Under Voltage Lock Out)功用性，當輸入電壓少于2.25V(最大)當內部驅動晶體管被迫停止運轉。

特點

內置驅動器：0.65ΩP-ch驅動晶體管.,0.45ΩN-ch同步整流開關晶體管.

輸入電壓范圍：2.3V～6.0V

輸出電壓范圍：0.8V～4.0V(0.05V間隔)

高轉換效率：90%(TYP.)

輸出電流：400mA

工作頻率：1.2MHz(±15%)

最大占空比：100%

功能：限定電流(定電流+積分閂鎖方式),CL高速自動放電,帶軟啟動

輸出電容：陶瓷電容

控制方式：PWM固定控制

工作溫度范圍：-40℃～+85℃

適應環保要求：與EU RoHS規格對應、無鉛
