?XC9236系列降壓DC/DC轉換器TOREX

發布時間：2023-09-22 16:36:26 瀏覽：785

TOREX的XC9236系列能夠使用瓷片電容,內嵌0.42ΩPchMOS驅動晶體管及0.52ΩNchMOS開關晶體管的同步整流型DC/DC轉換器。XC9236系列降壓DC/DC轉換器工作頻率范圍2.0V～6.0V(A～C系列)，1.8V～6.0V(D～G系列)。由外部設置輸出電壓產品(D/F系列)內嵌0.8V(±2.0%)的基準電壓源，由外部電阻值能夠從0.9V設計成任意輸出電壓。有內部設置輸出電壓產品(A/B/C/E/G系列)，XC9236系列降壓DC/DC轉換器輸出電壓范圍是0.8V～4.0V之間(±2.0%)，能夠以0.05V的間隔設置。

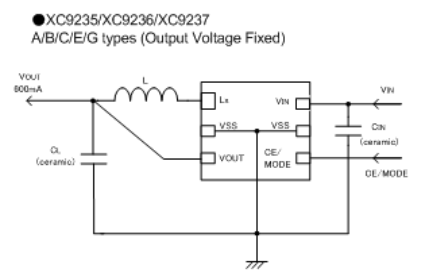

XC9236系列降壓DC/DC轉換器用作外觀元器件只選擇電感線圈和電容就可獲得輸出電流600mA高效率穩定電源。內嵌1.2MHz,3MHz的振蕩器，可以根據應用目的選擇合理的頻率。

XC9236系列降壓DC/DC轉換器在結構進行軟啟動性能和限流性能的絕佳調整。待機時整體電路停止運行能夠把消耗電流控制在1.0μA以下。B/F/G系列的軟啟動性能能夠以0.25ms(TYP.)高速度啟動。內嵌UVLO(UnderVoltageLockOut)性能當輸入電壓在1.4V以下時，能強制性停止內部PchMOS驅動晶體管作業。此外，B～G系列由CL的充放電模式在待機時連接LX-VSS之間的結構開關以通過調整電阻值使CL的電荷充放電。由此充放電性能促使輸出電壓高速度地返回VSS電平。

特征

內嵌P-ch驅動器：0.42Ω

內嵌N-ch同步驅動器：0.52Ω

輸入電壓范圍：2.0～6.0V(A/B/C),1.8V～6.0V(D/E/F/G)

輸出電壓范圍：0.8～4.0V

高轉化效率：92%(TYP.)

輸出電流：600mA

頻率范圍：1.2MHz、3.0MHz

帶軟啟動：高速度軟啟動電路

輸出電容：瓷片電容

制動方式：PWM/PFM自動選擇

性能：CL高速度自動充放電(B/C/D/E/F/G),高速度帶軟啟動(B/F/G)

TOREX半導體主要提供COMS、傳感器、二極管等元器件，產品以小體積、性能卓越而著名。

深圳市立維創展科技有限公司，優勢分銷TOREX電源器件，大量現貨庫存，歡迎合作。

詳情了解TOREX請點擊：http://m.liaoyuan999.com/brand/62.html

型號	Type	Output Voltage	Oscillation Frequency	Packages
XC9236A08C0R-G	VIN≧2.0V,Standard soft-start	Fixed Output Voltage 0.8V(Type A,B,C,E,G) FB type 0.8V(Type D,F)	1.2MHz	WLP-5-03
XC9236A08C4R-G	VIN≧2.0V,Standard soft-start	Fixed Output Voltage 0.8V(Type A,B,C,E,G) FB type 0.8V(Type D,F)	1.2MHz	USP-6EL
XC9236A08CER-G	VIN≧2.0V,Standard soft-start	Fixed Output Voltage 0.8V(Type A,B,C,E,G) FB type 0.8V(Type D,F)	1.2MHz	USP-6C
XC9236A08CMR-G	VIN≧2.0V,Standard soft-start	Fixed Output Voltage 0.8V(Type A,B,C,E,G) FB type 0.8V(Type D,F)	1.2MHz	SOT-25
XC9236A08D0R-G	VIN≧2.0V,Standard soft-start	Fixed Output Voltage 0.8V(Type A,B,C,E,G) FB type 0.8V(Type D,F)	3.0MHz	WLP-5-03
XC9236A08D4R-G	VIN≧2.0V,Standard soft-start	Fixed Output Voltage 0.8V(Type A,B,C,E,G) FB type 0.8V(Type D,F)	3.0MHz	USP-6EL
XC9236A08DER-G	VIN≧2.0V,Standard soft-start	Fixed Output Voltage 0.8V(Type A,B,C,E,G) FB type 0.8V(Type D,F)	3.0MHz	USP-6C
XC9236A08DMR-G	VIN≧2.0V,Standard soft-start	Fixed Output Voltage 0.8V(Type A,B,C,E,G) FB type 0.8V(Type D,F)	3.0MHz	SOT-25
XC9236A09C0R-G	VIN≧2.0V,Standard soft-start	0.9V	1.2MHz	WLP-5-03
XC9236A09C4R-G	VIN≧2.0V,Standard soft-start	0.9V	1.2MHz	USP-6EL
