?XC9213同步整流降壓DC/DC控制器TOREX

發布時間：2023-06-30 16:58:42 瀏覽：799

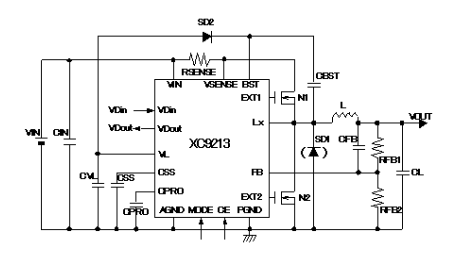

TOREX的XC9213系列是內嵌bootstrap電源電路的N-ch&N-ch驅動器,同步整流,降壓DC/DC控制器。無論負載選擇哪種電容，包括低ESR電容，輸出始終保持穩定性。

XC9213控制器需要采用數十毫歐的電阻(RSENSE)用作電流量感應式電阻，同時也能為應用低ESR電容實現相位補償。此外，當電流檢測到過載電流量就需要對限流同時用保護周期設置電容(CPRO)能夠使輸出關閉任意特定的周期。根據這個方面提供整體電源電路雙重保障。

XC9213控制器根據1.0V(±2.0%)內部基準電壓和外接分壓電阻(RFB1,2)，輸出電壓能夠在1.5V～15V范圍之內任意設置。XC9213控制器根據使用MODE接線端子，同步整流PWM調整能夠轉換到非同步整流30mV(＝RSENSE兩端電壓)限流PFM/PWM自動調整調整。

XC9213控制器有個內嵌的電流電壓檢測器，用作檢驗由外置電阻設置的電流電壓。

XC9213控制器當休眠時(CE＝“L”)，整體電源電路被關閉，消耗電流量降至4.0μA或更小。

特征

輸入電壓范圍：4.0～25.0V

輸出電壓范圍：1.5V～15V外界設置，基準電壓1.0V±2.0%；

頻率范圍：300kHz(±15%)

輸出電流：5A可(VIN=5.0V,VOUT=3.3V)

調整：PWM/PFM外界切換控制

電流量限制，保護：電流電壓感應式170mV逐漸限流操作?？梢酝ㄟ^CPRO調整關閉周期。

高轉換效率：93%(TYP.PWM模式),VIN=5.0V,VOUT=3.3V,1A

電壓檢測性能：檢驗0.9V/開漏輸出

待機電流：ISTB=4.0μA(MAX.)

TOREX半導體主要提供COMS、傳感器、二極管等元器件，產品以小體積、性能卓越而著名。

深圳市立維創展科技有限公司，優勢分銷TOREX電源器件，大量現貨庫存，歡迎合作。
