?MUN12AD01-SH回流參數Cyntec
發布時間:2023-04-26 16:51:48 瀏覽:7062

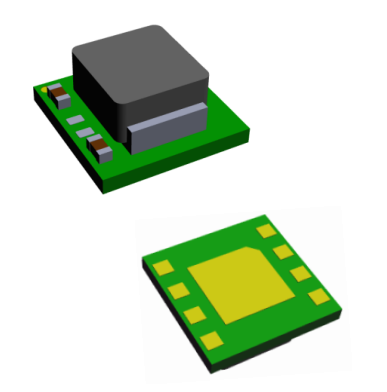

Cyntec無鉛焊接工藝技術是電子設備生產加工的標準要求。Sn/Ag、Sn/Ag/Cu和Sn/Ag/Bi等焊接材料合金被廣泛應用于替代傳統的Sn/Pb合金。建議把Sn/Ag/Cu合金(SAC)用作MUN12AD01-SH功率模塊工藝技術。在SAC合金系列中,SAC305是種特別流行焊接材料合金,具有3%的Ag和0.5%的Cu,并且有利于獲取。通常,MUN12AD01-SH環境變量有三個階段。從室內溫度到150°C的初級階段,溫度升高速率不得超過3°C/秒。然后,浸泡區在150°C至200°C之間產生,應持續60至120秒。最后,在217°C以上維持60~150秒,使焊接材料熔化,使最高溫度為255°C至260°C之間(不超過30秒)。應當注意的是,MUN12AD01-SH最高溫度時間應當考慮PCB板的質量。回流輪廓通常為焊接材料供應商支持,需根據各種焊接材料種類和各種制造商的公式進行調整。
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。目前,立維創展存有大批量Cyntec電源庫存,例如型號:MUN12AD03-SEC,MUN3CAD03-SE等。產品原裝原廠,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
詳情了解Cyntec請點擊:http://m.liaoyuan999.com/brand/16.html
