?HVP系列高壓轉換器PICO

發布時間：2022-12-09 16:46:05 瀏覽：1838

PICO的HVP系列微型高精密5瓦高壓轉換器封裝在同一個六面屏蔽機殼中，規格尺寸僅有2.55"x1.30"x0.50"。PICO超薄型HVP系列高壓轉換器使它成為了客戶應用上的PCB可安裝組件。

特征：

可瀏覽的校正調整器

5瓦輸出

高精密調整

低諧波失真

超低溫系數

0至100%輸出可編程

寬輸入范圍：11至16Vdc

電流電壓監控器和參考輸出

輸入過電壓保護

輸出電弧放電、過電流和過流保護

遠程關機

操作溫度范圍：-25oC至+70oC

微型6面屏蔽超薄型機殼(0.500")

PCB貼裝

物理特征：

規格尺寸：2.55"（寬）x1.3"（長）x0.5"（高）

凈重：50克

實例：6面金屬材料鎧甲

銷：0.04"直徑，0.40"長度

典型特征：

輸入電壓：11至16Vdc。

輸入電流：最高150mA 空載--最高650mA 滿載

輸入電壓關閉：18V，閉合

編程電流電壓：0至5Vdc--shdn@Vprog<0.25V

內部編程電流電壓限制：5.5Vdc標稱值

電流電壓監控器：0至5V，適用于0至100%V輸出

參考電壓：5Vdc+/-2%，最高1mA。

線性度：<1%（10%至100%Vout）

輸出電流限制：Iout，最高值+30%標稱值。

輸出功率：最高5W

效率：標稱值為70%

內部超溫關閉：95oC，閉合

線路調整率：<0.005%Vout

負載調整率：<0.01%Vout（針對0至100%的負載轉變）

輸出諧波失真：<0.007%Vout，peak-peak

轉換器頻率：55至110kHz

校正調整范圍：>1%

穩定性能：<0.005%/h

溫度系數：<50ppm/oC

操作溫度范圍：-25oC至+70oC

存儲環境溫度：-55oC至+125oC

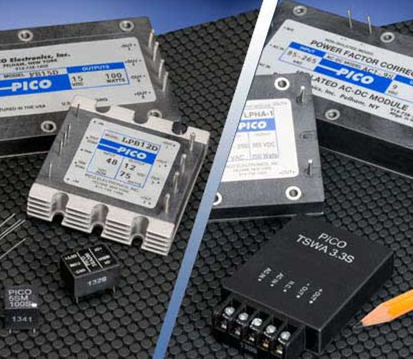

深圳市立維創展科技是PICO公司的分銷商。提供進口PICO電源模塊、軍用電源模塊、高壓電源模塊、小型變壓器、MIL-PRF-21038/27規格變壓器、脈沖變壓器、400 MHz電力變壓器、MIL-STD-1553接口變壓器、音頻變壓器、功率電感、微型功率電感、EMI電感、薄DC-直流電源模塊、軍用DC-DC電源模塊、磚塊DC-DC電源模塊、高壓DC-DC、AC-DC電源模塊、開關直流電源模塊、隔離電源模塊、航空電源模塊等功能電源模塊和功率轉換器。原裝產品進口，質量保證，歡迎咨詢。

詳情了解PICO電源模塊請點擊：http://m.liaoyuan999.com/brand/15.html

PICO (2).png

SERIES HVP
PICO PART NUMBER	OUTPUT		REGULATION		RIPPLE FULL LOAD PEAK - PEAK (%)typical
PICO PART NUMBER	VOLTAGE (V)	CURRENT (mA)	LINE (%)	LOAD (%)	RIPPLE FULL LOAD PEAK - PEAK (%)typical
HVP0.1P	0 to +100	50	<0.005	<0.01	<0.015
HVP0.1N	0 to -100	50	<0.005	<0.01	<0.015
HVP0.25P	0 to +250	20	<0.005	<0.01	<0.007
HVP0.25N	0 to -250	20	<0.005	<0.01	<0.007
HVP0.5P	0 to +500	10	<0.005	<0.01	<0.007
HVP0.5N	0 to -500	10	<0.005	<0.01	<0.007
HVP1P	0 to +1kV	5	<0.005	<0.01	<0.007
HVP1N	0 to -1kV	5	<0.005	<0.01	<0.007
HVP2P	0 to +2kV	2.5	<0.005	<0.01	<0.007
HVP2N	0 to -2kV	2.5	<0.005	<0.01	<0.007
HVP3P	0 to +3kV	1.67	<0.005	<0.01	<0.007
HVP3N	0 to -3kV	1.67	<0.005	<0.01	<0.007
HVP4P	0 to +4kV	1.25	<0.005	<0.01	<0.007
HVP4N	0 to -4kV	1.25	<0.005	<0.01	<0.007
HVP5P	0 to +5k	1.00	<0.005	<0.01	<0.015
HVP5N	0 to -5k	1.00	<0.005	<0.01	<0.015
HVP6P	0 to +6k	0.84	<0.005	<0.01	<0.015
HVP6N	0 to -6k	0.84	<0.005	<0.01	<0.015
