?XCL102 系列線圈一體型升壓DC/DC轉換器TOREX
發布時間:2022-10-28 16:54:46 瀏覽:812

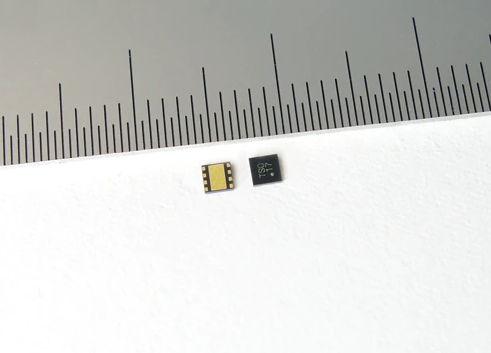

TOREX的XCL102系列產品是種線圈與控制IC超小型一體化(2).5mm×2.0mm、h=1.0mm)的升壓微型DC/DC轉換器。XCL102系列產品轉換器在電路板上使用同步整流形式,不需要二極管,外界零件僅需兩個陶瓷電容器就可以建立高效率的升壓電源電路。由于外界零部件的減少,電源電路能夠最小限度地操縱基材設計導致的噪音和工作故障。
XCL102系列產品轉換器的輸入電壓范圍為0.65V~6.0V,輸出電壓范圍包括2.2V~5.5V(精密度±2.0%),能夠0.1V步進設置。準備了操縱模式PWM固定控制與PWM/PFM控制類型的轉換(自動選擇辦公模式)。XCL102系列產品根據PWM可操縱輸出紋波固定的操縱。
此外,XCL102D類型根據CL在待機狀態下,充放電功能迅速減少輸出電壓,避免輸出設備誤動。XCL102E該類型根據旁路開關功能輸入和輸出導通,能夠驅動RTC等。
特征
輸入電壓范圍:0.9V~6.0V
輸出電壓范圍:2.2V~5.5V(±2.0%),0.1V間距
輸入電流:0.8A
輸出電流:500mA@VOUT=5.0V,VBAT=3.3V(TYP.),350mA@VOUT=3.3V,VBAT=1.8V(TYP.)
控制方法:PWM
輸出功率:3.0MHz(±20%)
電路保護:電流限制(鎖定),輸出過流保護
溫度范圍:-40~+85℃
TOREX半導體主要提供COMS、傳感器、二極管等元器件,產品以小體積、性能卓越而著名。
深圳市立維創展科技有限公司,優勢分銷TOREX電源器件,大量現貨庫存,歡迎合作。
詳情了解TOREX請點擊:http://m.liaoyuan999.com/brand/62.html
