EUVIS深存儲任意波形發生器-AWG474
發布時間：2022-10-24 16:59:21 瀏覽：1373

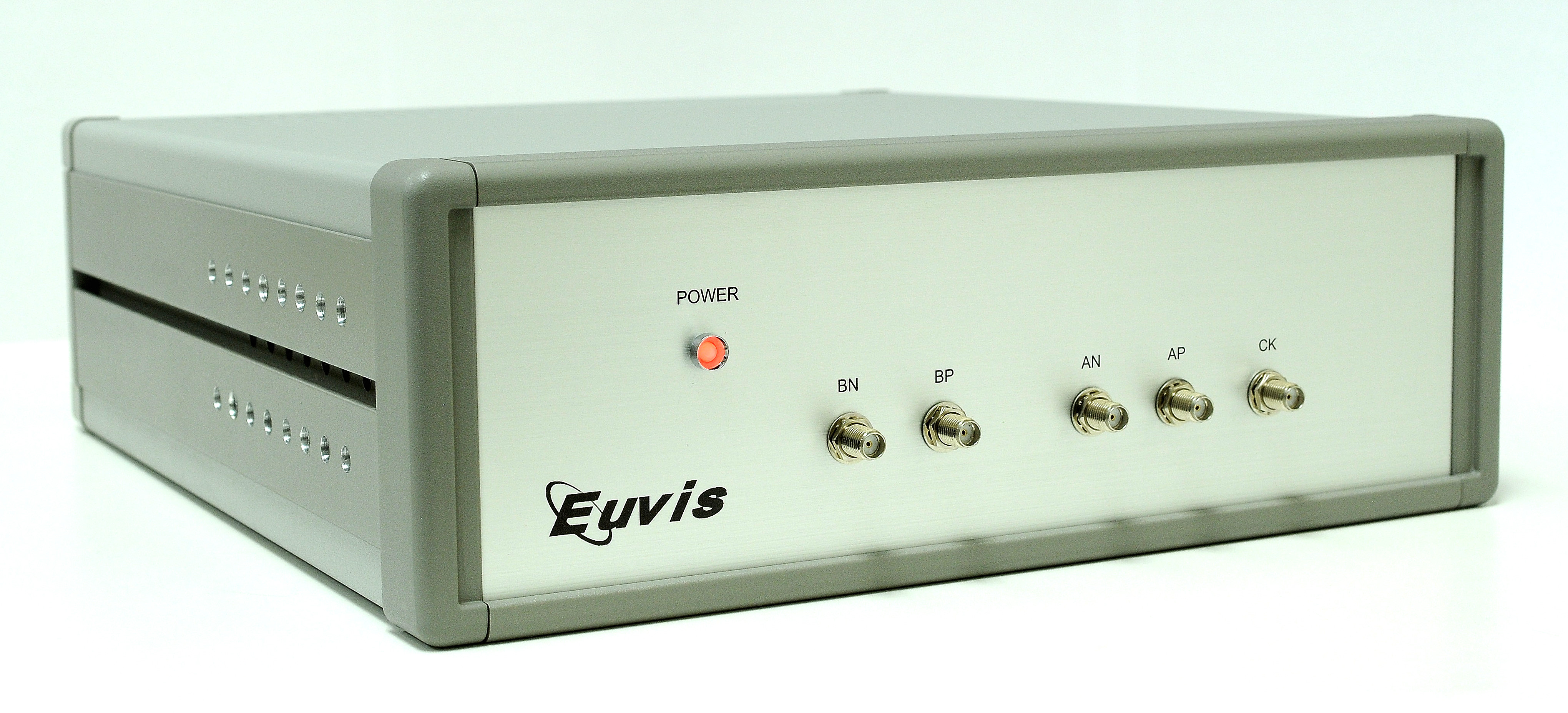

EUVIS的AWG474模塊是種高速雙通道任意波形發生器，特別適合前端應用。AWG474形成雙連續波波形，采樣率高至4GSPS。板載DRAM各個通道提供高至1Gx10位的數據儲存。深度存儲提供通信技術所需要的長波形，如正交頻分復用(OFDM)。高速時鐘輸入為單端50Ω終端，能夠接收4GHz以?xún)?nèi)的射頻時鐘信號，最少功率為+6dBm。AWG474射頻輸出是具有50Ω后端終端的兩對差分模擬輸出。AWG474接收高速觸發信號從而產生兩個可編程標識信號。波形形成能夠連續、門控或突發性模式下操作。可使用用戶頁面選擇來動態修改波形內容。AWG474模塊能通過基于pc的GUI通過高速USB2.0端口進行管理。配套API為軟件開發提供一個端口。
主要特征
兩個10位DAC
輸出同相位或正交同步
標準AWG的采樣率為4GSPS，外部時鐘為4GHz
可選擇采樣率范圍：2~4GSPS，帶2~4GHz外部時鐘
最多2x1Gx10位字存儲深度，兼容多頁配備
4GHz時鐘頻率下高達0.25秒的波形
接收外部開啟并形成標記信號（可編程）
可編程循環和突發性重復
USB2.0兼容端口
12V電源
用戶友好的輸入數據格式以及各種內置波形
配套API和軟件驅動程序，有利于系統開發
API與Matlab2010a兼容
與LabView兼容的API
多AWG同步
鋁陽極氧化機殼：8.25x3.5x10.7（寬x高x深）英寸
應用
高效的Euvis深存儲器AWG模塊能夠形成具有高采樣率、動態頁面選擇和連續或突發性模式操控的任意圖案，從而使得AWG適合于各種前端應用，例如：
正交頻分復用（OFDM）發射機
光OFDM發射機
超寬頻發射機
線性調頻（LFM）和啁啾
調頻連續波雷達探測（FMCW）
電子戰
VSAT衛星通訊
測試和測量?jī)x器
EUVIS公司位于美國加州，EUVIS設計與生產全球頂尖的高速數模轉換DAC、直接數字頻率合成器DDS、復用DAC的芯片級產品，以及高速采集板卡、動態波形發生器產品。
EUVIS的高速DAC芯片采樣率達到10Gsps，超高性?xún)r(jià)比，完全滿足測試、航空航天、雷達、軍事等應用要求。
深圳市立維創展科技是EUVIS的代理經銷商，主要提供EUVIS的全球頂尖的高速數模轉換DAC、直接數字頻率合成器DDS、復用DAC的芯片級產品，以及高速采集板卡、動態波形發生器等產品，原裝現貨，價格優勢，歡迎咨詢。
