XCL232系列DC/DC轉換器TOREX

發布時間：2022-10-10 16:49:56 瀏覽：914

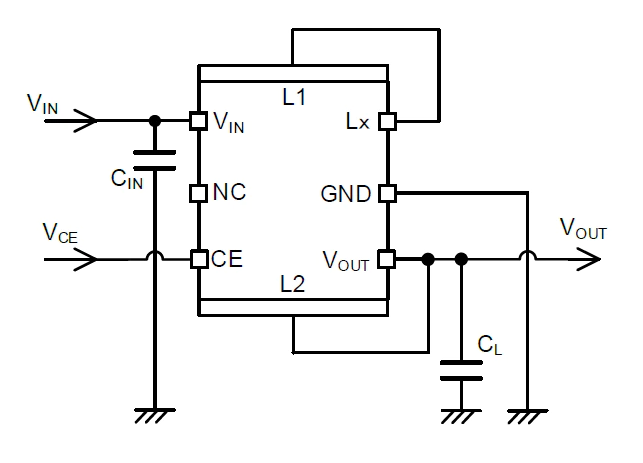

TOREX的XCL232系列DC/DC轉換器是使用超低電流損耗電路和PFM操控線圈的集成式降壓同步整流器。集成操控IC和電磁線圈，實現了微型化，僅需增加2個外接電源電容，配備節省空間的電源模塊。此外，XCL232系列DC/DC轉換器根據超低電流損耗電路和PFM操控實現了輕負荷板塊的高效率。

XCL232系列DC/DC轉換器運作電壓可以從1.8V到6.0V設置，輸出電壓可以通過內部設置從0.5V到3.6V設置。內置UVLO性能，當VIN電壓少于UVLO檢驗電壓時，關閉內部pch驅動FET和nch驅動FET。D型具備CL放電性能，在休眠時開啟VOUT與GND的開關，根據內阻放電CL電荷。有了這個特性，輸出電壓能夠在高速下重返到GND標準。

特征

輸入電壓范圍：1.8V~6.0V

輸出電壓設置范圍：0.5V~1.9V（0.05V間隔）；2.0V~3.6V(0.1V間隔)

輸出電壓精度：±20mV(VOUT1-2≦1.0V)；±2.0%(VOUT1-2＞1.0V)

輸出電流：150mA

損耗電流：200nA@VOUT=1.8V

控制方法：PFM操控

效率：86%(VIN=3.6V,VOUT=1.8V,IOUT=10mA)

性能：CL放電（D型）；UVLO

保護性能：過流保護

輸入輸出電容：陶瓷電容

適應環保標準：與EURoHS規格相匹配、無鉛

TOREX半導體主要提供COMS、傳感器、二極管等元器件，產品以小體積、性能卓越而著名。

深圳市立維創展科技有限公司，優勢分銷TOREX電源器件，大量現貨庫存，歡迎合作。

詳情了解TOREX請點擊：http://m.liaoyuan999.com/brand/62.html

產品系列名稱

特點

封裝

類型

控制

FET

VIN(MIN)
(V)

VIN(MAX)
(V)

VOUT(MIN)
(V)

VOUT(MAX)
(V)

IOUTorIIN(mA)

FB/VOUT電壓精度(%)

振蕩頻率(MHz)

消耗電流(μA)

帶軟啟動

過熱關斷

限定電流
(自動?閂鎖)

CL自動放電

短路保護

UVLO

陶瓷電容

溫度范圍(℃)

XCL232

Built in Inductor
150mA,PFM

CL-2025-03

Step-Down

PWM/PFM

Pch
Nch

1.8

6.0

0.5

3.6

150

±2.0%(VOUT1-2＞1.0V)

0.2

Yes

-40～85
