Quiet Power??EMI 輸入濾波器模塊VICOR
發布時間：2022-07-28 16:53:16 瀏覽：1171

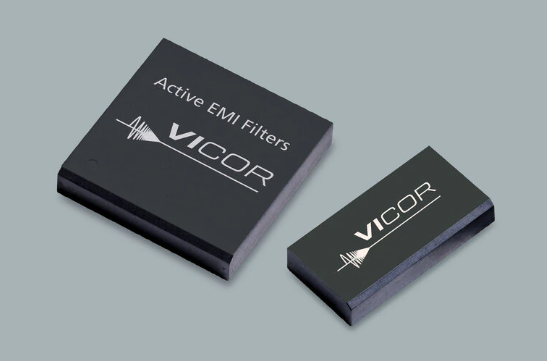

VICOR的QPI產品系列是有源EMI濾波器，可以提供從150kHz至30MHz（CISPR22規模）的傳導共模（CM）和差模（DM）衰減。專用有源濾波電路可以在低頻率帶來優異的衰減，致力于兼容EN Class B限制，包含PICMG 3.0ATCA板卡。相對于無源解決方案，VICOR的QPI產品系列選用有源濾波減少了共模扼流圈的體型，提供了一個超薄型的表面貼裝器件。更小的體型可以節省寶貴的電路板空間，并減少刀片使用的高強度氣流。
MQPI-18可衰減28V輸入MIL PRM的傳導共模（CM）和差模（DM）噪音，以滿足傳導噪聲測量的MIL-STD-461F EMI需求。VICOR的QPI產品系列濾波器在28V MIL PRM全輸入范圍之內運轉，并支持高至85℃的7A負載（TA），而沒有降低額度。
特征與優勢
帶來150kHz至30MHz的傳導共模(CM)及差模(DM)衰減（CISPR22規模）
根據需要EN55022B類限制的使用實行自主優化
12、24和48V額定輸入電壓
與標準濾波器相比較，可節約高至50％的電路板空間
VICOR電源模塊產品是業內排名第一的行業品牌，VICOR電源的 DC-DC、AC-DC電源模塊，隔離、非隔離電源模塊等轉換器具有體積小，可靠性高，功率密度全球領先等優勢。 目前VICOR已廣泛應用于軌道交通、通信、軍用、航空航天、艦船等領域。
深圳市立維創展科技是VICOR電源模塊的代理經銷商，主要提供DC-DC、AC-DC電源模塊，隔離、非隔離電源模塊轉換器等，立維創展致力為客戶提供高品質、高質量、價格公正的微波元器件產品，歡迎咨詢.
詳情了解VICOR電源模塊請點擊：http://m.liaoyuan999.com/brand/18.html
Part Number | 輸入
電壓 (V) | 電流
等級 (A) | 測試頻率
(kHz) | 共模衰減
(dB) | 高壓測試 (V) | 封裝
(mm) |
QPI-21LZ-01 | 30 – 80 | 14 | 250 | 45 | 1,500 | 開架式 |
QPI-21LZ | 30 – 80 | 14 | 250 | 45 | 1,500 | LGA |
QPI-12LZ-01 | 05 – 80 | 7 | 1,000 | 40 | 1,500 | 開架式 |
QPI-12LZ | 05 – 80 | 7 | 1,000 | 40 | 1,500 | LGA |
QPI-11LZ-01 | 05 – 50 | 7 | 1,000 | 60 | 707 | 開架式 |
QPI-11LZ | 05 – 50 | 7 | 1,000 | 60 | 707 | LGA |
QPI-6LZ-01 | 30 – 80 | 14 | 250 | 40 | 1,500 | 開架式 |
QPI-6LZ | 30 – 80 | 14 | 250 | 40 | 1,500 | LGA |
QPI-5LZ-01 | 10 – 40 | 14 | 250 | 60 | 707 | 開架式 |
QPI-5LZ | 10 – 40 | 14 | 250 | 60 | 707 | LGA |
QPI-3LZ-01 | 10 – 40 | 7 | 250 | 65 | 707 | 開架式 |
QPI-3LZ | 10 – 40 | 7 | 250 | 65 | 707 | LGA |
MQPI-18LP-01 | 5 – 50 | 7 | 1,000 | 45 | 1,500 | 開架式 |
MQPI-18LP | 5 – 50 | 7 | 1,000 | 45 | 1,500 | LGA |
