MPN12AD12-TS應使用低交流阻抗電源模塊，高電感電源模塊或線路電感也許會影響到MPN12AD12-TS的穩定性能。輸入電容器需要直接置放在MPN12AD12-TS的輸入管腳上，以降到最低輸入紋波電壓并保障MPN12AD12-TS的穩定性能，以降低輸出紋波并增強對階躍負載變動的動態響應，輸出端需要使用額外的電容器。推薦使用低ESR聚合物和陶瓷電容器來優化MPN12AD12-TS的輸出紋波和動態響應。

MPN12AD12-TS包括一個電源電路，以避免在輸出預偏置的情況下在開啟期間從輸出中拉出電流。如果輸出是預偏置的，則在內部軟啟動電壓升高到誤差放大器的輸入以上之前，會出現onPWM脈沖。如果軟啟動電壓超出誤差放大器的輸入，控制器利用短時間開啟同步整流器來緩慢開啟同步整流器。隨后逐周期增加，直至與（1-D）中規定的時間相同，其中D是變流器的pwm占空比。該方法能夠避免預偏置輸出的電流降低，并保障輸出電壓開啟和斜坡調節平滑可控。

MPN12AD12-TS標識輸出對變流器有益。這是一個漏極開路信號。如果存有任何情況，例如VTRIM和標稱值之間的偏差大于+/-12.5%，電壓將降低，軟啟動將激活，并檢測到短路情況。PGOOD端子應利用匹配電阻器連接到5VDC電源。當設備沒有電源模塊時，如果輔助電源標識電源模塊優異，則PGOOD無法靠近GND。在這種情況下，PGOOD管腳看起來像接地二極管。

過流性能通過應用低壓側MOSFET導通電阻RDS（on）監控電流，以保障變流器免遭短路輸出的影響。觸發保障后，MPN12AD12-TS進入打嗝模式。故障排除后，MPN12AD12-TS正常工作。

如果MPN12AD12-TS的結溫超過145℃的熱關機極限，PWM和振蕩器將關停，h/lMOSFET將被驅動低。當結冷卻到所需要水準（通常125℃）時，PWM將在正常功率循環期內啟動軟啟動。功率MPN12AD12-TS具備遙感性能，以清除輸出線路道軌上的配電損耗，并在負載點維持調整。如果遙感線路開路，MPN12AD12-TS應通過內部電阻器維持本地傳感調整。

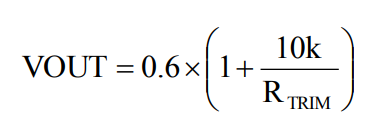

MPN12AD12-TS具備內部0.6V參考電壓。它僅對調整管腳和GND的分流電阻器RTRIM進行編程。分流電阻器需要盡量靠近調整管腳。輸出電壓可根據等式1計算，典型輸出電壓的電阻如表1所示。

所有熱測試條件均滿足JEDECEIJ/JESD51標準。因此，試板尺寸為80mm×80mm×1.6mm，共4層。然后，在0線性調頻條件下，應用安裝在合理有效熱導率測試板上的元器件檢測rth（jchoke-a）。MPN12AD12-TS設計用于機殼溫度少于110°C時，無論輸出電流、輸入/輸出電壓或工作溫度怎樣改變。
