MUN12AD03-SEC評估板Cyntec
發布時間:2022-05-25 16:59:36 瀏覽:1105
Cyntec評估板適合用在MUN12AD03-SEC高效率直流/直流電源模塊評估板在負載電流高至3A時形成+5.0V輸出電壓。輸出電壓可根據分壓電阻器(RFB\UT和RRBB)實現編程。MUN12AD03-SEC開關頻率為1MHZ,采用所提供的模塊可實現高至91%的效率。
電氣規格:
Parameters | Symbol | Value | Unit |
Input Voltage Range | VIN | 4.5~17 | V |
Output Voltage | VOUT | 1.0~5.0 | V |
Output Current | IOUT | 3 | A |

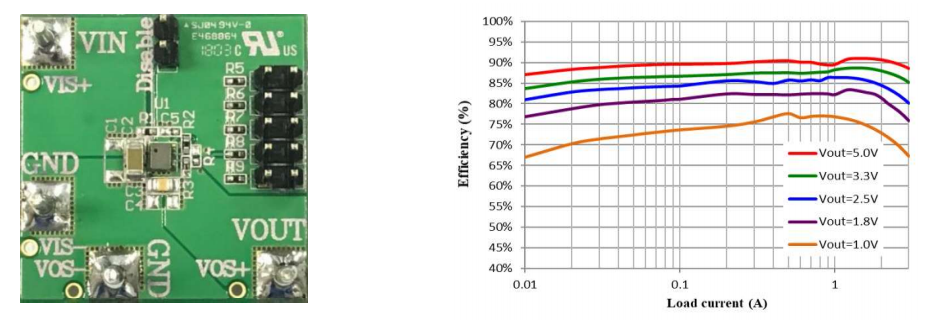

EVALUATION BOARD & EFFICIENCY :
MUN12AD03-SEC具備內部0.8V+1.5%參考電壓。輸出電壓可根據分壓電阻器(RFB\uT和RFBB)實現編程。輸出電壓可根據方程式1計算,電阻器的選擇可參考表1。
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝原廠,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
詳情了解MUN12AD03-SEC請點擊:http://m.liaoyuan999.com/product/2999.html
