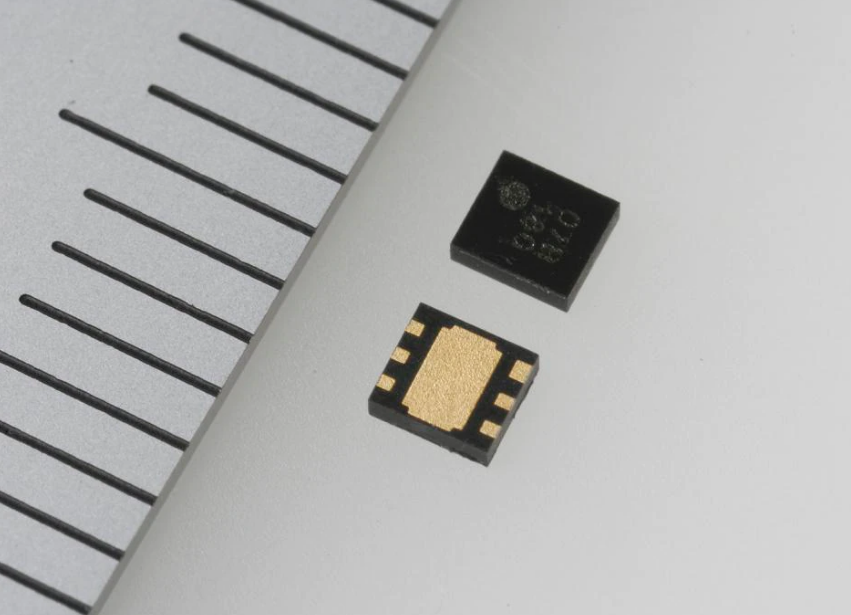

TOREX多通道型DC-DC轉換器
發布時間:2022-05-18 16:59:43 瀏覽:1218
多通道型DC-DC轉換器具備多層基材,包括磁性體,可以承載數個控制開關IC時控制電流電壓變化。
多通道型DC-DC轉換器的輸入端子、控制IC的電源輸入端子和控制IC的電源輸入端子各自連接,電源輸入端子和電源輸入端子根據磁性體內部的布線連接。此外,通孔導體和通孔導體沿著層疊方向射穿包括磁性體的多層基材的內部,并且不易暴露于外部。因此,它們各自發揮感應線圈的作用??刂?/span>IC的電源輸入端和控制IC的電源輸入端根據電感線圈高頻率分離,以控制電流電壓變化。
深圳市立維創展科技有限公司,優勢分銷TOREX電源器件,大量現貨庫存,歡迎合作。
詳情了解TOREX請點擊:http://m.liaoyuan999.com/brand/62.html
產品系列名稱 | 特點 | 控制 | VIN(MIN) | VIN(MAX) | VOUT(MIN) | VOUT(MAX) | IOUTorIIN(mA) | FB/VOUT電壓精度(%) | 振蕩頻率(kHz) | 限制電流(A) | 消耗電流(μA) | 溫度范圍(℃) |
XC9501 | 升壓+升壓 | PWM/PFM | 0.9 | 10 | 1.5 | 30 | 500 | ±2.0 | 100 | 70 | -40~+85 | |
XC9502 | 升壓+降壓 | PWM/PFM | 2 | 10 | 1.5 | 30 | 500 | ±2.0 | 180 | 70 | -40~+85 | |
XC9503 | 降壓+降壓 | PWM/PFM | 2 | 10 | 0.9 | 6 | 1000 | ±2.0 | 180 | 60 | -40~+85 | |
XC9504 | 升壓+反轉 | PWM/PFM | 2 | 10 | 1.5 | 30 | 500 | ±2.0 | 180 | 90 | -40~+85 | |
XC9505 | 降壓+反轉 | PWM/PFM | 2 | 10 | 0.9 | 6 | 1000 | ±2.0 | 180 | 80 | -40~+85 | |
XC9515 | 2ch降壓+電壓檢測器 | PWM | 2.5 | 5.5 | 1.2 | 4 | 800 | ±2.0 | 1000 | 1 | 950 | -40~+85 |
XCM520 | 降壓+Dual LDO | PWM, PWM/PFM | 2.7 | 6 | 2.3 | 2.3 | 600 | ±2.0 | 3000 | -40~+85 | ||
XCM524 | 降壓+LDO+VD | PWM/PFM | 2.7 | 6 | 0.8 | 4 | 600 | ±2.0 | 1200 | -40~+85 | ||
XC9516 | 升壓+電壓泵 x 2 | PWM | 2.5 | 5.5 | 5.5 | 19 | 500 | ±1.5 | ADJ | 1.1 | 2 | -40~+85 |
XC9519 | 2ch升壓+反轉 | PWM | 2.7 | 5.5 | 4 | 18 | 500 | ±1.5 | 1200 | 2 | 170 | -40~+85 |
XCM517 | 降壓+降壓 | PWM, PWM/PFM | 2.7 | 6 | 0.8 | 4 | 600 | ±2.0 | 1200 | 22 | -40~+85 | |
XCM519 | 降壓+LDO | PWM, PWM/PFM | 2.7 | 6 | 0.8 | 4 | 600 | ±2.0 | 3000 | 22 | -40~+85 |
