VICOR電源模塊ZVS 升降壓穩壓器
發布時間:2022-04-28 17:00:52 瀏覽:1358

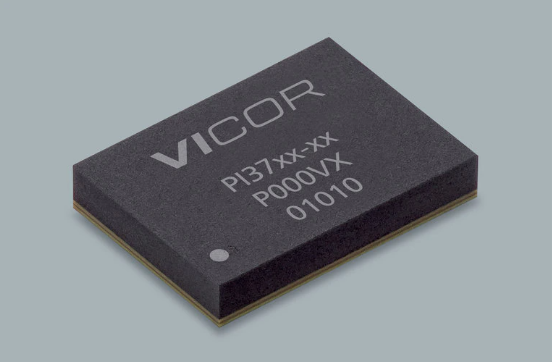

VICOR電源模塊PI37xx是一系列高效率、寬輸入范圍的DC-DC ZVS電壓調節器。SIP和高功率級交換機器件高度集成。VICOR電源模塊PI37xx只需要一個外部電感器和極少量的電容器就可以組成一個完整的DC-DC開關模式電壓調節器。高開關頻率可以減少外部濾波器器件的規格尺寸,提高功率密度,并實現對線路和負載瞬態的超快動態響應。VICOR電源模塊PI37xx穩壓器不僅可以在不影響效率的情況下將高開關頻率維持在額定輸入電壓,而且還支持大的DC-DC轉換比。此外,維柯電源模塊ZVS電壓調節器也能夠配置為恒流模式。
特征與優勢
寬工作范圍
應用簡單,開發時間短
高效率
靈活而豐富的性能
特征
?在>800kHzFSW時效率高達97%
?迅速瞬態響應
?具備并行性能
?外部頻率同步/交錯
?高壓側電流檢測放大器
?通用型放大器
?輸入過壓/欠壓鎖定(OVLO/UVLO)
?輸出過壓保護(OVP)
?過溫保護(OTP)
?快電流和慢電流限制
?-40至115°C工作范圍(TJ),-LGIZ型號
?-55至115°C工作范圍(TJ),-LGMZ型號
深圳市立維創展科技是VICOR電源模塊的代理經銷商,主要提供DC-DC、AC-DC電源模塊,隔離、非隔離電源模塊轉換器等,立維創展致力為客戶提供高品質、高質量、價格公正的微波元器件產品,歡迎咨詢.
詳情了解VICOR電源模塊請點擊:http://m.liaoyuan999.com/brand/18.html
Part Number | Input (V) | Output (V) | Power (W) | Package | Temperature |
High-Performance Buck-Boost | |||||
PI3741-00-LGIZ | 21 – 60 | 21 – 36 | 140 | LGA SIP: 10 x 14 x 2.5mm | –40 to 115°Coperating range (TJ) |
PI3741-01-LGIZ | 21 – 60 | 36 – 54 | 150 | ||
PI3740-00-LGIZ | 8 – 60 | 10 – 50 | 140 | ||
PI3740-00-LGMZ | –55 to 115°Coperating range (TJ) |
