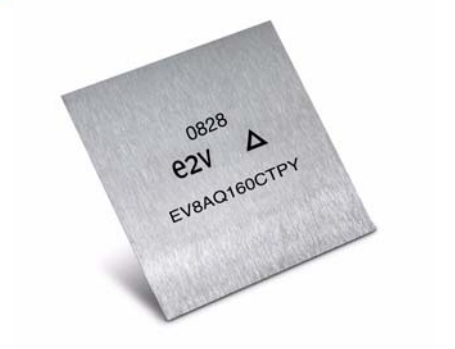

Teledyne E2V模數轉換器EV8AQ160四通道ADC由四個8位ADC核心組合而成，可單個考慮（四通道模式）或由兩個內核分組（兩通道模式，ADC在兩到兩個模式中交疊，或一通道模式，其中所有的四個ADC都是錯誤的）.

Teledyne E2V的所有的四個ADC都由相同的外部輸入時鐘信號定時，并利用SPI（串行外圍接口）調節。EV8AQ160模擬多路復用器（交叉點開關）用來按照四路ADC的使用模式選擇模擬輸入.

Teledyne E2V時鐘電路由所有的四個ADC共享。EV8AQ160讀取外部2.5GHz時鐘（最大頻率），最好是低抖動對應信號。在EV8AQ160中，外部時鐘信號然后被二除以形成內部采樣時鐘：

在四通道模式下，相同的1.25GHz時鐘指向所有的四個ADC內核，在雙通道模式下，同相1.25GHz時鐘轉發給ADCA或C，反向1.25GHz時鐘轉發給ADCB或D，模擬輸入被發送到兩個ADC，以形成交疊模式，其等效采樣頻率為2.5GSPS在單通道模式下，同相1.25GHz時鐘轉發給ADCA，反向1.25GHz時鐘轉發給ADCB，同相1.25GHz時鐘延遲90°以形成ADCC的時鐘，反向1.25GHz時鐘延遲90°以形成ADCD的時鐘，形成交疊模式，其等效采樣頻率為5GSPS.

時鐘電路包括采樣延遲和相位的多個調整，以確保2.5GHz時鐘內形成的不同時鐘之間的正確相位關系。

主要特征

具備8位分辨率的四模數轉換器

–四通道模式下的1.25Gsps采樣率

–雙通道模式下的2.5Gsps采樣率

–單通道模式下的5Gsps采樣率

–內嵌四乘四交接點開關

?需要2.5GHz差分對稱輸入時鐘

?ADC主復位（LVDS）

?雙數據速率輸出協議

?LVDS輸出格式

?帶復位信號的數字接口（SPI）

–可選1:1或1:2解復用輸出

–頻道模式選擇

–500mVpp或625mVpp模擬輸入（差分AC或DC耦合）

–可選帶寬（四種可用設置）

–增益控制（±18%）

–偏移控制（±50mV）

–相位控制（±14ps范圍）

–待機模式（全部或部分）

–二進制或灰色編碼選擇

–測試模式

?電源：3.3V和1.8V（輸出），1.8V（數字）

?功能損耗：總計4.2W（1:1DMUX模式）

?EBGA380部件（RoHS，1.27mm間距）

應用

?高速示波器

?高速數據采集

?高速測試設備

?自動測試設備

?高能物理

深圳立維創展科技是Teledyne E2V的經銷商，主要供給Teledyne E2V數模轉換器和半導體，Teledyne E2V的應用領域包括通信、自動化、發現、醫療、環保等。價格優勢，歡迎咨詢。

詳情了解Teledyne E2V請點擊：http://m.liaoyuan999.com/brand/26.html
