TPSM846C24降壓模塊(集成電感)
發布時間:2022-04-13 16:59:43 瀏覽:1220

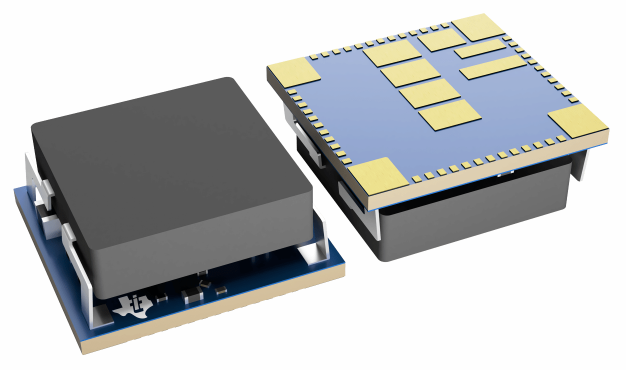

TPSM846C24是一個35-A固定頻率降壓電源模塊。Tpsm846c24將控制模塊、功率MOSFET、電感器和相應組件集成到一個堅固、熱提高的表面貼裝封裝中。客戶提供輸入和輸出電容器及其一些其它無源元件來配置電源模塊的工作參數。這兩個電源模塊可以配置為并行工作,以提供高達70-A兩相電源解決方案。
TPSM846C24降壓電源模塊15mm×16mm組件封裝易于焊接到印刷電路板上,并允許電焊的負載點設計。
特征
?完整的集成35-A電源解決方案
?引腳與TPSM846C23(PMBus)兼容
?可層疊高達70A的電流共享
?輸出電壓范圍為0.5V至2V
?輸出電壓精度高達0.5%
?15mm×16mm的占地面積(最大高度6.4mm)
?300kHz至1-MHz的開關頻率
?與外部時鐘同步
?差分遙感技術
?功率輸出良好
?預偏置輸出單調運行
?固定的3ms軟啟動/軟停止時間
?過電流保護
?工作IC連接范圍:–40°C至+125°C
?工作環境范圍:–40°C至+105°C
?提高的熱性能:8.7°C/W
?符合EN55022A級排放標準
?采用TPSM846C24和WEBENCH?Power Designer創建定制設計
應用
?Compact PCI/PCI Express/PXI Express
?寬帶和通訊基礎設施
?自動化測試和醫療設備
?DSP、FPGA和ASIC負載點應用
由于TI的大面積缺料情況,很多客戶面臨超高價調貨的情況,甚至于渠道貿易商價格超過50倍正常行情。
而知名電源制造商臺達旗下Cyntec產品,早已推出uPOL 電源模塊產品原位替代,例如:MUN12AD03-SEC,MUN3CAD03-SE,完美解決TI缺貨,大量現貨供應。
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
