Cyntec電源MPN12AD20-TS原裝現貨
發布時間:2022-04-11 17:04:01 瀏覽:1078
MPN12AD20-TS是一個完整的DC/DC電源模塊,具備高頻率、高功率密度。PWM控制模塊、功率MOSFET和大部分適配組件集成在一個混合封裝中。除此之外,MPN12AD20-TS選用一項新的專利技術將功率扼流圈層疊在混合模塊上,以實現高功率密度。
MPN12AD20-TS的性能包括具備高相位裕度補償?shù)碾妷耗J娇刂啤?nèi)部軟啟動、保障和預偏置輸出性能。除此之外,MPN12AD20-TS是款便于應用的DC/DC電源模塊。它只需要輸入/輸出電容器和分壓電阻器就可以正常運行。
MPN12AD20-TS精巧緊湊型的規格尺寸可以利用PC板頂部的空間,或用作高密度負載調整點,以節約空間和面積。適用于標準表面貼裝設備的自動組裝,滿足無鉛和ROHS標準。
特征:
高功率密度功率模塊
標準DOSA軌跡
最大負載:20A
輸入電壓范圍從4.5V到14.5V
輸出電壓范圍從0.6V到5.0V
97%的峰值高效率
電壓模式控制
保障(OCP、UVP、OTP、非閉鎖)
內部軟啟動
預偏置輸出
固定開關頻率600kHz
電源優良指示

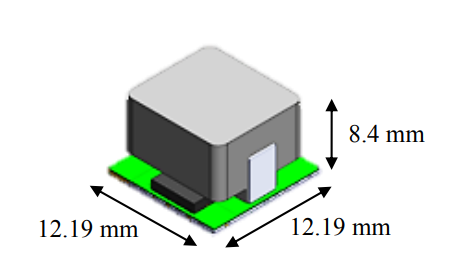

小規格尺寸和低輪廓(12.19mmx12.19mmx8.4mm)
負/正開/關邏輯
提供無鉛(滿足RoHS標準)
MSL2a,245oC回流焊
滿足IPC-9592(2008年9月)
應用:
通用型Buck-DC/DC變換器
直流分布式電源系統
電信和網絡設備
服務器系統
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
詳情了解Cyntec電源模塊請點擊:http://m.liaoyuan999.com/brand/16.html
