TPSM84424降壓模塊(集成電感器)
發布時間:2022-03-04 17:21:56 瀏覽:1678

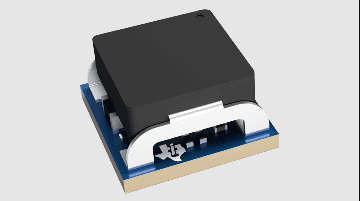

TPSM84424電源模塊是種方便于使用的集成電源,它在一個小QFM封裝形式集成了一個功率MOSFET的4ADC/DC轉換器、屏蔽電感器和多個無源機器設備。TPSM84424電源解決方案僅采用6外界部件,關鍵參數仍可調整以滿足實際設計要求。通過采用Turbo Trans超迅速瞬態現超迅速瞬態反應。Turbo Trans容許優化瞬態響應,以減少輸出電壓偏差和所需要的輸出電容。
7.5mm×7.5mm×5.3mm、24引腳QFM封裝形式容易焊接到印刷電路板上,具備出色的功能損耗能。TPSM84424非常靈活,具備許多特性,包括正常電源和可編程UVLO、追蹤、預偏置啟動、過電流和超溫保護,使其成為向各種機器設備和系統供電的理想選擇。
特性
?集成電感器電源解決方案
?7.5mm×7.5mm×5.3mmQFM封裝形式–所有引腳均分布在封裝形式外圍
?輸入電壓范圍:4.5V至17V
?寬輸出電壓范圍:0.6V至10V
?效率高達96%
?可調整固定開關頻率(200kHz至1.6MHz)
?支持與外界時鐘同步
?超迅速負載階躍響應(Turbo Trans?)
?電源正常輸出
?滿足EN55011B類輻射發射限制
?工作環境溫度范圍:-40°C至+105°C
?工作IC結溫范圍:-40°C至+150°C
?采用TPSM84424并借助WEBENCH?Power Designer創建定制設計方案
應用領域
?電信網絡和無線基礎設施
?工業生產自動化測試機器設備
?企業交換和儲存應用
?高密度分布式電源系統
由于TI的大面積缺料情況,很多客戶面臨超高價調貨的情況,甚至于渠道貿易商價格超過50倍正常行情。
而知名電源制造商臺達旗下Cyntec產品,早已推出uPOL 電源模塊產品原位替代,完美解決,大量現貨供應。
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
