TPS84320降壓模塊（集成電感器）
發布時間：2022-03-03 17:35:46 瀏覽：1353

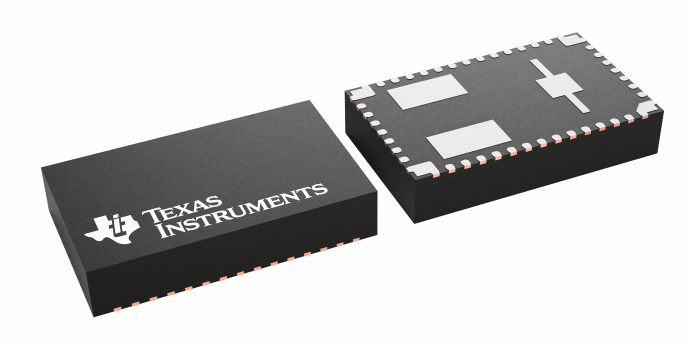

TPS84320RUQ是個簡單易用的集成電源模塊解決方案，在一個小規格尺寸的BQFN封裝集成了一種具有功率金屬氧化物的半導體效應管(MOSFET)的3ADC/DC轉換器、電感器和無源元件。TPS84320電源模塊解決方案只需3個外界組件，避免了環路補償和磁性元器件選擇過程。
9mmx15mmx2.8mmBQFN封裝可輕松焊接到印刷電路板上，設計效率高達95%的緊湊型負載點，結合到環境的熱阻僅為13°C/W功耗優異。工作溫度為85°C無氣流，TPS84320可提供3A的滿額輸出電流。
TPS84320為高性能提供離散負載點設計的靈活性和功能集DSP和FPGA供電的理想選擇。領先的包裝技術可以提供標準QFN耐用安全可靠的電源模塊解決方案兼容貼裝和測試技術。
特性
?完整性的集成式電源模塊解決方案可實現小規格尺寸和扁平設計
?效率高達95%
?0.8V至5.5V的寬輸出電壓調整范圍，基準精度為1%
?可選分離電源模塊軌可實現低至1.6V的輸入電壓
?可調式開關頻率（330kHz至780kHz）
?與外部時鐘同步
?可調式慢速啟動
?輸出電壓排序/追蹤
?電源模塊正常輸出
?可編程欠壓鎖定(UVLO)
?過流保護-間斷模式
?超溫保護
?預偏置輸出啟動
?工作溫度范圍：-40°C至85°C
?提高的熱性能：13°C/W
?滿足EN55022B類輻射標準
?要獲得包括SwitcherPro?在內的設計幫助請?jiān)L問http://www.ti.com/TPS84320
應用范圍
?寬帶和通訊基礎設施
?自動化測試和醫療器械
?緊湊型PCI/PCI快速接口/PXI快速接口
?DSP和FPGA負載點應用
?高密度分布式電源系統
但由于TI的大面積缺料情況，很多客戶面臨超高價調貨的情況，甚至于渠道貿易商價格超過50倍正常行情。
而知名電源制造商臺達旗下Cyntec產品，早已推出uPOL 電源模塊產品原位替代，完美解決，大量現貨供應。
深圳市立維創展科技授權代理Cyntec全線產品，致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口，質量保證，并為中國大陸市場提供技術支持，歡迎咨詢。
詳情了解Cyntec請點擊：http://m.liaoyuan999.com/brand/16.html
