TPS82085SILT降壓轉換器模塊替代
發布時間:2022-02-07 17:17:08 瀏覽:4881

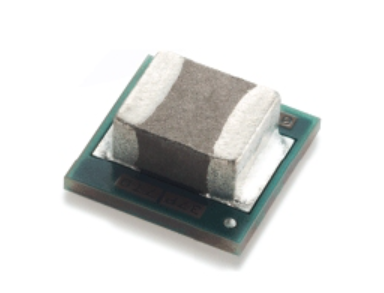

TPS82085SILT是經優化的2A/3A降壓轉換器MicroSiP?電源模塊,兼備中小型解決方案規格尺寸和高效率優勢。TPS82085SILT電源模塊集成有數據同步降壓轉換器和電感器,可簡化設計構思、減少外界元器件并減少印刷電路板(PCB)面積。TPS82085SILT選用緊湊的薄型封裝形式,適合利用標準表面貼裝設備完成自動組裝。
為了最大限度地提高工作效率,TPS82085SILT以2.4MHz的標準開關頻率工作在脈寬調制(PWM)模式下,并且會在輕負載電流時自動進入節能環保工作模式。在節能環保模式下,TPS82085SILT的工作靜態電流典型值為17μA。借助DCS-Control拓撲,TPS82085SILT可完成優異的負載瞬態性能和精確的輸出穩壓。TPS82085SILT的EN和PG管腳支撐順序配置,可提供靈活的系統開發。集成的軟啟動功能減少了輸入電源模塊需要提供的浪涌電流。溫度保護和自動斷開短路保護功能促使該解決方案穩健性而安全可靠。
TPS82085SILT的特性
薄型MicroSiP?電源模塊;
DCS-Control拓撲;
工作效率高達95%;
17μA工作靜態電流;
-40°C至125°C工作溫度范圍;
間斷性短路保護;
2.5V至6V輸入電壓范圍;
可調式輸出電壓:0.8V至VIN;
可完成輕負載工作效率的節電模式;
可完成最低壓降的100%占空比;
輸出放電功能;
電源模塊正常狀態輸出;
集成軟啟動,并支撐預偏置啟動;
高溫保護;
滿足CISPR11B級要求;
2.8mmx3.0mmx1.3mm8管腳μSiL封裝形式;
臺達旗下Cyntec電源模塊根據高性能、小體積的市場需求,于2021年推出新產品MUN3CAD03-SE,以其高達94%的電源效率,迅速獲得行業市場的認可,在鋰電池、服務器、AI加速卡、光模塊等領域通過嚴格的應用考驗。并且完全pin to pin替代TPS82085SILT。
TPS82085與MUN3CAD03-SE的參數比較如下:
型號 | 輸入電壓 | 輸出電壓 | 電流 | 效率 |
TPS82085 | 2.5~6V | 0.8~Vin | 3A | 95% |
MUN3CAD03-SE | 2.75~5.5V | 0.6~3.3V | 3A | 94% |
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
詳情了解TPS82085SILT電源模塊請點擊:http://m.liaoyuan999.com/article/2978.html
