EUVIS MD223D：具有模擬輸出模式選擇的高速3.2 GHz雙通道寬帶MUXDAC

發布時間：2021-09-07 16:49:41 瀏覽：2009

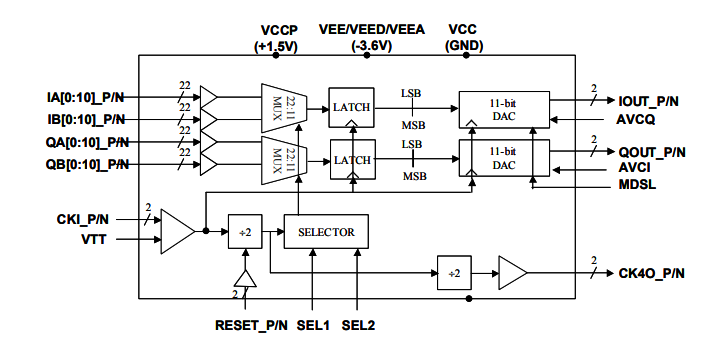

EUVIS MD223D在同一芯片上集成了2個高速11位數模具轉換器(DAC)。每個DAC集成自身的22:11(2:1的11個通道)輸入多路再使用器。2個DAC采樣率至少可達3.2GGsps。EUVIS DAC的模擬輸出能夠在正常的維持模式(適用于第一個奈奎特頻帶)或零模式(適用于第一、第二和第三個奈奎特頻帶)的操作之間進行選擇。結合挑選濾波器，可合理有效地生成從直流到第三耐奎斯特頻帶的超寬帶信號。差數字數據輸入接口與LVDS、LVPECL和CML兼容。EUVIS每個DAC的22對差分數據輸入被多路復用至2倍的速率后，每個DAC的11個高速數據位被鎖存和編碼，以驅動DAC輸出級。互補輸出可適用于每個DAC，具有50-W輸出背面終端。EUVIS提供4分頻時鐘LVDS輸出和采樣系統相位選擇（SEL1和SEL2），以簡化采樣系統相位相對于輸入數據的對齊。針對需要多個同步MD223D的系統應用，提供重置功能，以便于在同一采樣系統階段啟動所有MD223D。
