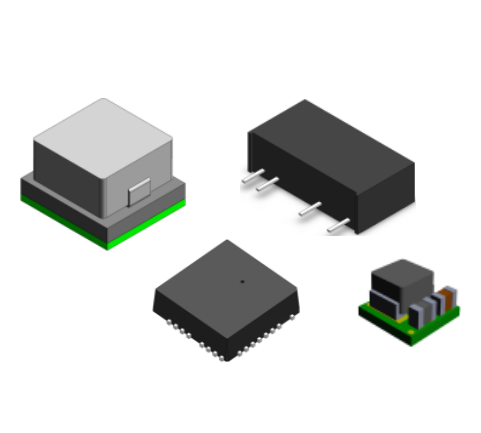

Cyntec電源模塊DC-DC的系統各個功能模塊

發布時間:2020-03-17 10:36:18     瀏覽:2345

規劃一個根據PWM操控的boost升壓式Cyntec電源模塊DC-DC電源轉化芯片,該芯片實現根據雙環(電壓環和電流環)一階操控體系的電流形式PWM操控電路,在該集成模塊內將包含操控、驅動、維護、檢測電路等。最終在電路體系根本結構的基礎上,結合電力電子技術與微電子技術,采用采用BiCMOS工藝,具體針對DC-DC改換電路的實現進行研究。

Cyntec電源模塊DC-DC的系統各個功能模塊

Cyntec電源模塊體系各個功能模塊:

① 差錯放大電路差錯是用于調整改換器的高增益差分放大器。放大器發生差錯信號,他被供應PWM比較器。當輸出電壓樣本與內部電壓基準比較并放大差值時發生差錯信號。差錯放大器的2號腳Vref便是基準電壓發生的固定基準。

② PWM比較器當來自電流取樣信號,當然是電感電流和振蕩器發生的補償諧波想加后的電流信號,超越差錯信號時,PWM比較器翻轉,復位驅動鎖存器斷開電源開關,以此來操控開關管的注冊與關斷。

③ 振蕩器模塊振蕩器電路提供必定頻率的時鐘信號,以設置改換器工作頻率,以及用于斜率補償的守時斜升波。時鐘波形為脈沖,而守時斜升波便是用于斜波補償的,在電感取樣端相加。

④ 驅動器鎖存器鎖存器包含RS觸發器與相關邏輯,它經過接通和斷開驅動電路來操控電源開關的狀況。來自鎖存器的低輸出電平把它斷開。正常工作方式下,在時鐘脈沖期間觸發器被置為高電平,當PWM比較器輸出變為高電平時鎖存器復位。

⑤ 軟發動電路模塊當整個體系剛發動時,電感發生一個很大的沖擊電流,軟發動讓體系開始時不能在全占空比下發動,使輸出電壓以受控的上升速率添加至額外穩壓點。規劃思維是利用外接電容的充放電使得占空比慢慢進步,到達輸出安穩的意圖。

⑥ 電流采樣電路 提供斜率補償電流靈敏電壓給 PWM 比較器。

⑦ 維護電路模塊 監視電源開關的電流,若該值超越額外峰值,則該電路作用,重新開始軟發動周期。

深圳市立維創展科技主要提供微波功率放大器芯片和進口電源模塊產品,代理品牌包含AMCOMPICO、CyntecCUSTOM MMIC、RF-LAMBDA、ADI、QORVO、MA-COM、SOUTHWEST西南微波等,立維創展致力為客戶提供高品質、高質量、價格公正的微波元器件產品。立維創展授權代理經銷Cyntec全線產品,并為中國大陸市場提供技術支持。歡迎咨詢。
