MASW-010647是MACOM推出的一款專為X波段設計的單片端接硅PIN二極管SPDT開關，支持8.0-10.5 GHz頻段，可處理>20W CW功率。MASW-010647采用MACOM HMIC?工藝，集成偏置網絡，具有0.8 dB低插損、37 dB高隔離度，芯片級封裝尺寸小、組件少，支持±5V簡化偏置，適用于高功率、高性能射頻場景。

一、核心參數

? 頻率：8.0–10.5 GHz

? 連續波功率：≥ 20 W @ +85 °C

? 插入損耗：0.8 dB

? 隔離度：37 dB

? 工藝：HMIC? 單片硅 PIN、集成偏置網絡

? 封裝：環氧樹脂或氣密封裝可選

? 線性度：IIP3（三階交調截點）為 60 dBm

二、技術優勢

HMIC? 工藝：

采用 MACOM 專利的異質微波集成電路（HMIC）工藝，將串聯和并聯二極管嵌入低損耗、低色散玻璃中，實現硅基座集成。

芯片尺寸小、組件數量少，提升產量與可重復性。

集成偏置網絡：簡化外部電路設計，降低控制復雜度。

封裝保護：

頂部采用氮化硅鈍化層 + 聚合物涂層，防刮擦、抗沖擊。

底部金屬化設計，支持 80/20 金錫焊料或導電銀環氧樹脂連接。

三、應用場景

軍事與太空領域：

雷達系統：用于天線切換、信號路由，提升系統可靠性。

電子對抗（ECM）：支持高功率信號發射與接收隔離。

通信系統：

衛星通信：高頻段信號切換，滿足低損耗、高隔離需求。

短波通信：作為功率放大器與天線間的關鍵開關組件。

測試與測量：

EMC 測試：高功率信號路由，確保測試準確性。

大功率 HF 激勵鏈路：用于激勵源與被測設備間的信號控制。

四、設計支持

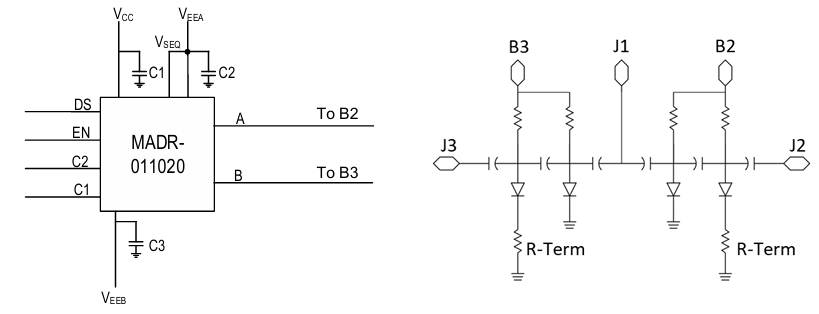

引腳配置：

J1：RF 公共端（RFCOMMON）。

J2/J3：射頻輸出端（RFOUT），通過偏置電壓（B2/B3）控制切換。

電氣規范：

阻抗：50 Ω，匹配主流射頻系統。

溫度范圍：-55°C 至 +125°C（存儲），-40°C 至 +85°C（工作）。

RoHS 兼容：符合環保標準，無鉛化設計。
