CMD283C3 是一款由Custom MMIC（現屬 Qorvo）推出的超低噪音 MMIC 放大器，使用 3x3 mm無引線陶瓷 QFN 封裝，頻率范圍覆蓋 2-6 GHz，具有高增益、低噪音、低功耗等特性，適用于S/C波段電子戰、通訊系統、雷達探測及衛星通訊等領域。

關鍵指標

- 頻率范圍：2 – 6 GHz（典型測試點 4 GHz）

- 小信號增益：27 dB（典型）

- 噪聲系數：0.6 dB（4 GHz，典型）

- 輸出 1 dB 壓縮點：16dBm

- 輸出 IP3：26dBm

- 額定電壓：2 – 5 V（常用 3 V）

- 工作電流：29 – 60 mA（典型42 mA）

- 端口回波損耗：輸入≥ 10 dB，輸出≥8dB

- 操作溫度：-40 °C 至 +85 °C

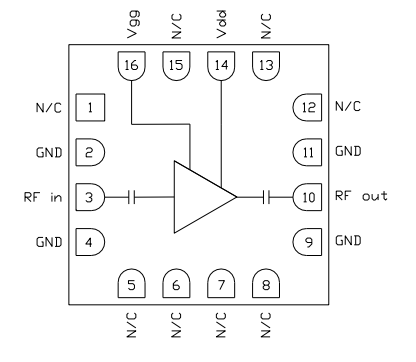

- 封裝：3 mm ×3 mm × 0.85 mm 無引線 QFN，RoHS 兼容

設計特點

- 片內 50 Ω匹配，無需外部隔直電容與 RF 端口匹配網絡

- 單電源供電即可工作，外圍僅需少量偏置電阻/電感

- 提供評估板 CMD283C3-EVB，有利于快速原型驗證

技術特點

超低噪聲系數：0.6 dB的噪聲系數在同類產品中表現優異，接近分立元件水平，滿足高靈敏度接收需求。

高增益寬帶性能：27 dB增益覆蓋 2-6 GHz頻段，平衡增益與帶寬，適應多頻段應用。

低功耗設計：42 mA電流消耗和 2-5 V 電壓范圍，降低系統功耗，延長便攜式設備續航。

集成化設計：50 Ω匹配和內部直流阻斷，減少外部器件數量，降低系統復雜性和成本。

高可靠性：陶瓷 QFN 封裝提供優異散熱性能，適應惡劣環境，延長使用壽命。

應用場景

電子戰（EW）系統：超小型和低功耗特性使其成為電子偵察、干擾設備的理想選擇。

通訊系統：覆蓋 S 波段和C 波段，適用衛星通訊、無線通信等高頻應用。

雷達系統：高頻性能和低噪聲系數提高雷達探測探測靈敏度和分辨率。

空間與衛星通訊：高可靠性設計滿足航天級應用需求，適用高速數據傳輸。
