?IPP-5013 180度射頻巴倫（平衡-不平衡轉換器）

發布時間：2025-08-18 16:31:57 瀏覽：108

IPP-5013是Innovative Power Products（IPP）推出的一款高性能180°射頻巴倫（Balun），致力于滿足現代射頻通訊系統的需求而設計，IPP-5013主要用于高效率、準確地將不平衡信號（即單端信號）轉換為平衡信號（差分信號），同時也支持反向轉換，為射頻電路的設計與應用提供了一定的靈活性和便利性。

性能參數

頻率范圍：2 MHz – 28 MHz

峰值功率：100 W

插入損耗：< 0.3 dB

駐波比（VSWR）：< 1.30:1

相位平衡：±5°

幅度平衡：±0.3 dB

特性阻抗：

- 不平衡端口 J1：50 Ω

- 平衡端口 J2、J3：25 Ω（以地為基準）

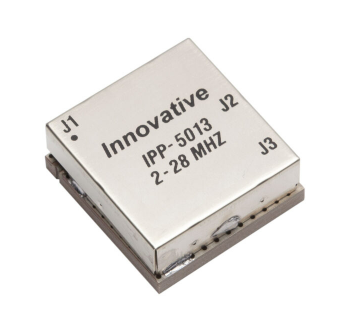

IPP-5013 180度射頻巴倫（平衡-不平衡轉換器）

封裝與尺寸

封裝形式：表面貼裝（SMD）

尺寸：1.10 × 1.15 英寸

優勢：適用于自動化貼片生產制造，降低PCB空間。

出口分類：EAR99（美國出口管制分類）

優勢分析

低損耗設計：插入損耗<0.3 dB，明顯高于同類產品（部分巴倫損耗高達0.5 dB以上），適用于對通信質量要求嚴格的場景。

高平衡度：相位平衡±5度、幅度平衡±0.3 dB，確保差分信號對稱性，降低共模噪聲干擾。

阻抗變換能力：50Ω（單端）至25Ω（差分）的特性阻抗轉換，靈活性適配不同傳輸線特性。

品牌可靠性：IPP（Innovative Power Products）為美國知名射頻元件廠商，產品通過EAR99出口分類認證，質量穩定。

應用場景

通信網絡：短波電臺、無線電通信設備中，實現天線與發射/接收器的阻抗匹配及平衡轉換。

天線系統：驅動平衡天線（如偶極子天線），提高天線輻射效率。

射頻前端設計：推挽放大器、天線驅動器等模塊中，解決單端與差分信號兼容性問題。

定制化擴展：IPP提供20 MHz至2500 MHz頻段的其他型號巴倫，支持商業、軍事等特殊需求定制。

深圳市立維創展科技有限公司授權經銷IPP產品，產品原裝原廠代理，質量保證，提供售前售后技術服務，歡迎咨詢。
