AT32F425K8T7是由雅特力科技研發的根據ARM Cortex-M4內核的32位微控制器，其主頻高至 96MHz，配置 64KB 的閃存存儲器和 20KB 的 SRAM。AT32F425K8T7選用 LQFP32 封裝，主要用于處理中等復雜性的工作。AT32F425K8T7具有豐富的外設端口，包含 1 個 OTG 控制板、1 組 CAN 總線、4 個 USART、3 個 SPI/I2S、2 個 I2C 等，并拓展了 1 個采樣率高至 2Msps 的12 位 16 通道高速 ADC。此外，AT32F425K8T7 還提供多種低功耗模式，并且具有 96 位的芯片唯一碼 (UID)。

基本特性

- 內核：根據高性能的 ARM?Cortex-M4 32 位RISC 內核，最高頻率范圍實現 96MHz。

- 存儲器：內置 64KB Flash和 20KB SRAM。

- 封裝：選用 LQFP32 封裝。

時鐘和復位管理

- 4 至 25MHz 晶體振蕩器（HEXT）。

- 內置經出廠調校的 48MHz 高速時鐘（HICK），25°C 時精密度達 1%，-40°C 至 +105°C 時精密度達 2%，帶自動時鐘校準（ACC）性能。

- PLL可靈活配置倍頻和分頻系數。

- 32kHz晶振（LEXT）和低速度內部時鐘（LICK）。

模擬模塊

- 1 個12 位 2MSPS A/D 轉換器，高達 16 個外部輸入通道；硬件過采樣最高可達 16 位分辨率。

- 內部基準電壓（VINTRV）。

DMA 和GPIO

- 1 個 7 通道 DMA 控制板，兼容完全彈性映射。

- 高達 55 個迅速 GPIO 端口，所有 GPIO 口能夠映像到 16 個外部中斷（EXINT），大多數 GPIO 口可容忍 5V 輸入信號。

定時器

- 1 個 16 位 7 通道高級定時器，包含3 對互補通道 PWM 輸出，帶死區控制和緊急停止性能。

- 高達 6 個 16 位和 1 個32 位通用定時器，各個定時器最高達4 個用作輸入獲取/輸出比較/PWM 或脈沖計數的通道和增量編碼器輸入。

- 高級和通用定時器合計提供高達 24 通道 PWM。

- 2個 16 位基本定時器。

- 2個看門狗定時器（一般型 WDT 和窗口型 WWDT）。

- 系統滴答定時器：24 位遞減計數器。

通信協議

- 2個 I2C 接口，兼容 SMBus/PMBus。

- 4個 USART 接口；兼容主同步 SPI 和調制解調器控制；具備 ISO7816接口、LIN、IrDA 和 RS485 驅動使能；兼容 TX/RX 可編程引腳互換。

- 3個 SPI 接口（36M 位/秒），均可復用為半雙工 I2S 接口；任意 2 個半雙工 I2S 能夠組合為 1 個全雙工 I2S。

- CAN 接口（2.0B 主動），內置 256 字節的專用緩存。

- OTGFS 全速控制器含片上 PHY，內置 1280 字節的專用緩存，設備模式時兼容無晶振。

- 紅外發射器（IRTMR）。

其他性能

- CRC 計算單元。

- 96位的芯片唯一碼（UID）。

- 兼容串行線調試（SWD）和串行線輸出（SWO）接口。

- 溫度范圍為 -40°C 至 +105°C，電源電壓 2.4V 至 3.6V。

應用領域

消費電子：

l 電競鍵盤/鼠標：利用高速 USB 和低延時定時器實現精確控制。

l 微打印機：根據 USART/SPI 接口驅動打印模塊，兼容高速數據通訊。

工業控制：

l 電機驅動：高級定時器兼容 PWM輸出和過載控制，實現直流無刷電機（BLDC）的精確調速。

l 傳感器節點：多通道ADC 和低功耗模式適用于電源供電的工業傳感器數據采集。

汽車電子：

l OBD 診斷設備：CAN 接口兼容車載數據通信，USB 接口實現數據快速上傳。

l 車身控制模塊（BCM）：根據 GPIO 和定時器管控燈光、雨刷等硬件系統。

通訊設備：

l 5G 基站輔助控制：利用高速 Cortex-M4 內核處理實時數據，USB 接口兼容調試和固件升級。

深圳市立維創展科技有限公司， 授權代理銷售雅特力32位MCU產品，歡迎咨詢。

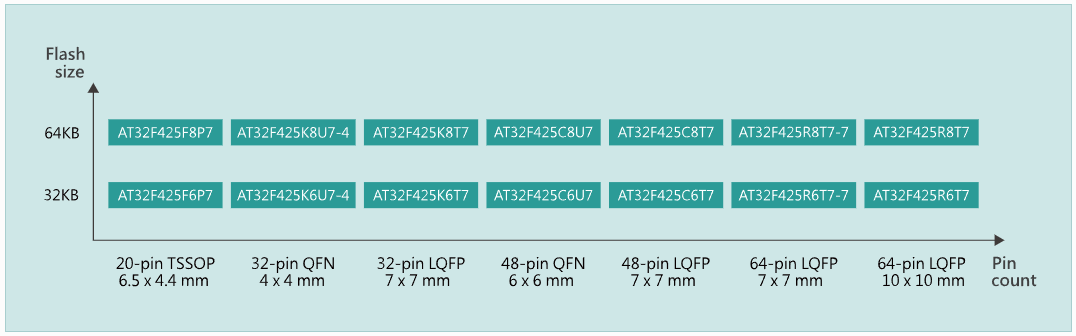

ARM Cortex?-M4 AT32F425 系列 產品列表
