?4-5804-10微型連續可變衰減器

發布時間：2025-05-15 16:22:14 瀏覽：156

4-5804-10微型連續可變衰減器屬ARRA品牌精密射頻元件，ARRA為美國知名微波元件制造商，其微型連續可變衰減器系列以高精度、高穩定性及寬頻帶特性著稱，廣泛應用于射頻測試、通信調試、電子對抗與雷達等領域。作為ARRA高性能器件，4-5804-10憑借緊湊設計、寬頻帶與可調特性，成為通信設備信號調控核心組件。

核心參數

頻率范圍：3.6-4.3GHz。

衰減范圍：0-10 dB連續可調。

駐波比（VSWR）：≤1.50。

插入損耗：≤0.5 dB（典型值）。

功率容量：平均功率5 W，峰值功率3 kW。

連接器類型：SMA母頭（SMA Female）。

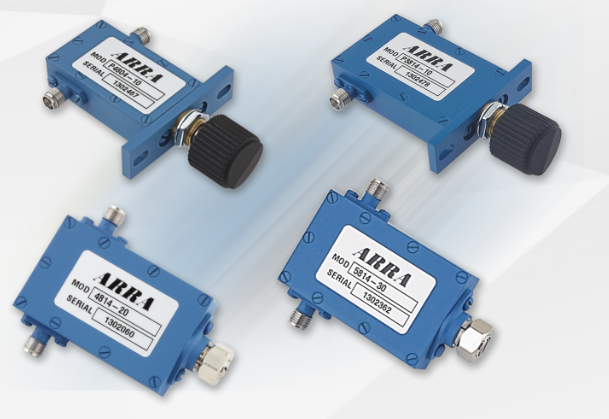

4-5804-10

技術特性

1.精密機械結構

l 采用高精度旋鈕或步進電機驅動，實現衰減量的無級調節，重復性誤差＜±0.2 dB。

l 內部衰減片為薄膜金屬鍍膜工藝，溫度穩定性優異（-55°C至+85°C）。

2.材料與工藝

l 主體材質為航空鋁材，表面陽極氧化處理，耐腐蝕且輕量化。

l 連接器采用不銹鋼材質，確保高頻信號傳輸的穩定性。

3.可靠性設計

l 符合MIL-STD-202標準，通過振動、沖擊、高低溫循環等環境測試。

l 平均無故障時間（MTBF）＞100,000小時，適合長期連續工作。

應用場景

1.射頻測試與測量

l 用于信號源、頻譜分析儀、網絡分析儀等設備的輸出功率校準。

l 典型案例：在5G基站測試中，模擬不同距離下的信號衰減。

2.通信系統調試

l 調整發射機與接收機之間的功率平衡，優化鏈路預算。

l 例如：衛星通信地面站中，補償上行鏈路損耗。

3.電子對抗與雷達

l 在雷達系統中模擬目標回波強度，測試接收機靈敏度。

l 支持脈沖信號的動態衰減，滿足雷達波形要求。

4.科研與教育

l 高校實驗室用于微波電路教學，演示衰減器對信號的影響。

l 研究機構測試新型材料的高頻特性。

深圳市立維創展科技有限公司授權代理銷售ARRA微波，產品原廠原裝，價格優勢，部分型號備有庫存，歡迎咨詢。

頻率范圍（GHz）	衰減范圍（dB）	VSWR （最大值）	插入損耗（Max dB）	標準外形尺寸	型號*
3.6-4.3	10	1.5	0.5	2191	4-5804-10
	20	1.5	0.5	2191	4-5804-20
	30	1.5	0.5	3651	4-5814-30
