?D-436-36如何壓接?
發布時間:2025-05-06 16:36:13 瀏覽:678

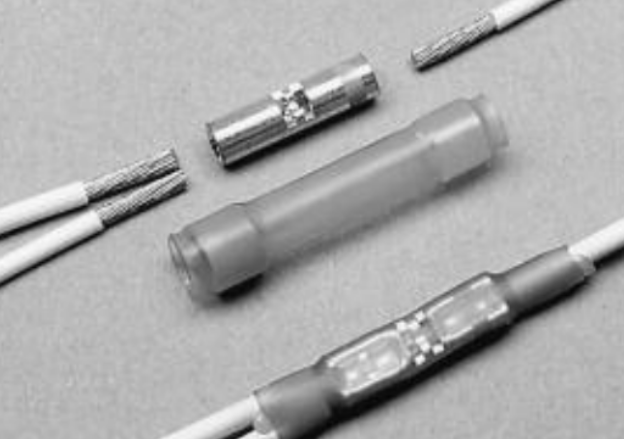

D-436-36是TE Connectivity旗下Raychem品牌制造的一款性能卓越防浸入壓接接頭,廣泛應用于接線端子壓接、并線連接、機械設備線纜安裝等領域,特別適合對密封性和耐超高溫要求高的項目。
產品優勢
防浸入設計:具有卓越的耐液體性能,可避免液壓油、航空燃料和潤滑液等液體滲透。
環境密封性:D-436-36提供應力消除和環境密封性,避免化學和電化學反應。
軍工用規格:滿足 MIL-S-81824/1 規范。
技術規格
適用線徑:26-20 AWG,線徑范圍在 0.15-0.61 mm2。
絕緣材料:輻照交聯聚偏二氟乙烯(PVDF),透明化。
壓接套管:鍍銅材質,壓接方式。
規格:長度 38.1 mm。
溫度范圍:-65°C 至 +150°C。
壓接工具
需要使用專業的壓接工具,例如TE Connectivity所提供的型號為 444-5693 的壓接工具。
此外,還需加熱工具和反射器配件來實現熱縮管的收縮。
壓接步驟
準備電纜線:將兩根需要相連接電纜線剝去電纜護套,露出導線部分。
插入電纜線:將電纜線插入 D-436-36 接頭的壓接套管中,確保電纜的導線部分完全插入到壓接套管的鋸齒區域。
壓接操作:使用壓接工具對壓接套管實現壓接,確保壓接穩固。壓接套管選用銅合金材質,具備鋸齒狀結構,能夠提供優質的電氣連接和機械強度。
熱縮密封性:壓接完成后,使用加熱工具對熱縮管進行加熱,使其收縮并緊密連接在壓接套管和電線絕緣層上,形成密封性環境。
壓接特性
密封性能:壓接套管與熱縮管配合,可避免液體(如液壓油、航空燃料和潤滑液)滲透,提供優異的環境密封性能。
安全可靠性:D-436-36滿足 MIL-S-81824/1 規范,適用于極端環境,具備長期穩定性和高可靠性
深圳市立維創展科技目前有現貨D-436-36可供調配,能快速響應客戶訂單需求。
深圳市立維創展科技作為Raychem瑞侃代理商,提供Raychem瑞侃熱縮管、電纜線纜、防波套、模縮套、壓接頭、多芯電纜導線、焊錫環,并具備國內外優勢渠道、價格優勢,歡迎咨詢。
