?ADRF5040單刀四擲SP4T射頻開關ADI

發布時間：2025-04-28 16:30:31     瀏覽：213

ADRF5040是ADI（亞德諾半導體）的一款高隔離度、高性能硅基SP4T（單刀四擲）射頻開關，其非反射式設計、快速切換速度及高可靠性進一步提升了系統性能與穩定性。憑借其超寬帶覆蓋、高隔離度、低插入損耗及高功率處理能力，成為通信、雷達與測試測量領域的理想選擇。

參數

頻率范圍

  • 9 kHz-12.0 GHz，覆蓋極寬頻段，適用于從低頻到微波的多場景需求。

隔離度與插入損耗

  • 隔離度：8 GHz時達34 dB，高頻段仍保持高信號隔離性能（如12 GHz時隔離度略降但仍在適用范圍內）。

  • 插入損耗：8 GHz時僅0.8 dB，低損耗特性確保信號傳輸效率。

功率處理能力

  • 通過路徑：支持連續波功率33 dBm（約2 W）。

  • 端接路徑：支持27 dBm（約0.5 W），適用于高功率系統（如雷達、基站）。

線性度

  • P1dB（1 dB壓縮點）：37 dBm（典型值），適合強信號場景。

  • IIP3（輸入三階交調截點）：58 dBm（8 GHz時），顯著優于傳統PIN二極管開關。

控制與電源

  • 控制電壓范圍：0-3.3 V（正電壓邏輯兼容CMOS/TTL）。

  • 供電需求：需±3.3 V雙電源，總功耗低（靜態電流約1 mA）。

封裝

  • LFCSP-24（4 mm×4 mm），緊湊表貼封裝，適合高密度PCB布局。

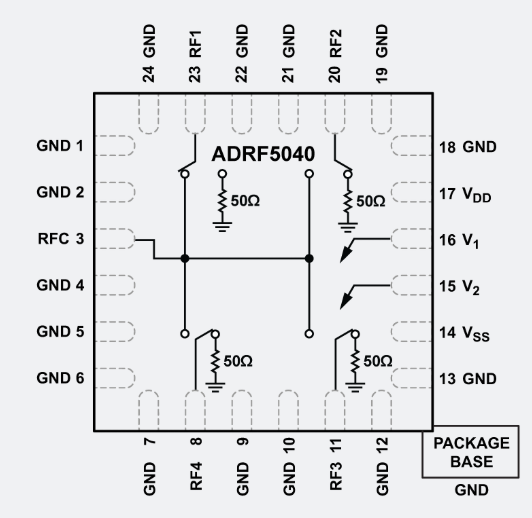

ADRF5040單刀四擲SP4T射頻開關ADI

應用場景

測試與測量設備

  • 寬帶信號源、網絡分析儀中的通道切換。

  • 支持多頻段校準（如6 GHz以下Wi-Fi 6E/7測試）。

通信系統

  • 5G基站：天線陣列切換、TDD收發鏈路控制。

  • 衛星通信（VSAT）：Ku/Ka波段信號路由。

軍事與雷達

  • 電子對抗（ECM）中的頻段快速切換。

  • 相控陣雷達多通道選擇。

工業射頻系統

  • 醫療設備（如MRI射頻前端）、工業傳感（如微波測距）。

深圳市立維創展科技是ADI的分銷商，主要提供放大器、線性產品、數據轉換器、音視頻產品、寬帶產品、時鐘和定時IC、光纖通信產品、接口和間隔、MEMS和傳感器、電源和熱經管、處理器和DSP、射頻和圖形處理器、開關和分配器等，產品原裝現貨，價格優勢，歡迎咨詢。
