ATL4x系列開關位衰減器Aeroflex-Weinschel
發布時間：2025-04-15 16:46:31 瀏覽：217

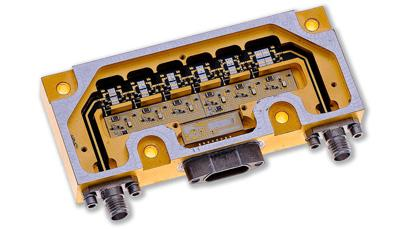

ATL4x系列開關位衰減器是Aeroflex（現屬于API Technologies）旗下Weinschel品牌的一款高性能射頻微波衰減器，專為需要精確信號衰減和快速切換的應用場景設計。ATL4x系列衰減器以其高精度、快速切換和低插入損耗等特性，廣泛應用于通信、測試測量、電子戰等領域，是射頻信號處理中的關鍵組件。
核心特點
高精度衰減控制：采用4位數字控制，分辨率達0.5dB，總衰減范圍高達7.5dB至63dB（具體取決于型號），可實現精細的信號強度調節。
快速切換能力：開關位設計支持快速衰減切換，適用于需要動態調整信號電平的場景，如自適應信號處理系統。
低插入損耗：最大插入損耗僅2.5dB，確保信號通過衰減器時功率損失最小，保持信號質量。
優異的頻率特性：在1.00 - 2.00GHz頻率范圍內保持穩定的衰減性能，適用于L波段射頻信號處理。
寬工作溫度范圍：支持-55°C至+85°C的極端溫度環境，滿足工業和軍事應用需求。
高可靠性：采用環氧樹脂密封蓋和嚴格篩選工藝，具備高可靠性和重復性，適合苛刻應用場景。
2. 技術參數（以典型型號為例）
參數 | 描述 |
頻率范圍 | 1.00 - 2.00GHz |
衰減范圍 | 7.5dB（ATL4A）至63dB（ATL4D） |
分辨率 | 0.5dB |
插入損耗 | 最大2.5dB |
電壓駐波比（VSWR） | 最大1.5 |
工作溫度 | -55°C至+85°C |
最大輸入功率 | 30dBm（1W） |
控制接口 | TTL兼容邏輯 |
位數 | 4位 |
應用領域
通信系統：無線通信基站、衛星通信系統中用于信號強度調整，確保信號傳輸穩定。
測試與測量：頻譜分析儀、網絡分析儀等設備中用于調整輸入信號功率，滿足測試動態范圍要求。
電子戰系統：提供精確的衰減控制，滿足電子對抗和信號干擾需求。
雷達系統：用于信號衰減模擬和干擾抑制，提升系統性能。
航空航天：衛星通信、導航系統中確保信號電平精確控制。
深圳立維創展科技是Aeroflex-Weinschel經銷商，主要提供Aeroflex-Weinschel原產品系列衰減器，終端負載，限幅器產品，產品原裝庫存，極具價格優勢，歡迎咨詢。
典型型號對比
型號 | 衰減范圍 | 分辨率 | 插入損耗 | VSWR | 應用場景 |
ATL4A | 7.5dB | 0.5dB | 2.5dB | 1.5 | 低衰減需求場景 |
ATL4B | 15dB | 1dB | 2.5dB | 1.5 | 中等衰減需求場景 |
ATL4C | 30dB | 2dB | 2.5dB | 1.5 | 高衰減需求場景 |
ATL4D | 63dB | 4dB | 2.5dB | 1.5 | 極高衰減需求場景 |
