?PSoC 4000S系列32位PSOC? Arm? Cortex?微控制器Cypress
發布時間：2025-02-27 15:43:39 瀏覽：624

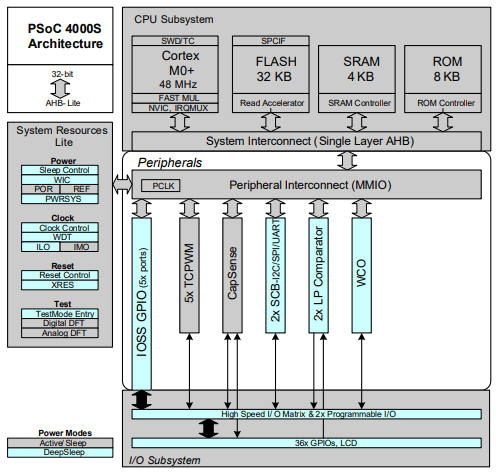

PSoC? 4是Cypress推出的一款專為基于Arm? Cortex?-M0+ CPU的可編程嵌入式系統控制器系列設計的可擴展與可重配置平臺架構。它融合了可編程與可重新配置的模擬、數字模塊，并擁有靈活的資源自動路由能力。其中，PSoC 4000S系列作為該平臺架構的重要組成部分，集成了以下四大核心要素：具備標準通信與時序外設的微控制器、高性能的電容式觸摸感應（CapSense）系統、可編程的通用、連續及開關電容模擬模塊，以及可編程接口。PSoC 4000S系列與PSoC 4平臺的其他產品系列均保持向上兼容性，以滿足新應用與設計的需求。
特性概述：
32位MCU子系統：搭載48 MHz的Arm Cortex-M0+ CPU，配置單周期倍頻技術。
存儲與內存：配備高達32 KB的閃存（含讀取加速器）及4 KB的SRAM，支持可編程模擬資源。
模擬功能：提供由電容式感應模塊實現的單斜10位ADC功能，以及兩個可用于通用或電容式感應應用的電流DAC（IDAC）。
低功耗比較器：兩個低功耗比較器可在深度睡眠模式下工作。
可編程數字資源：可編程邏輯模塊支持在輸入/輸出端口上執行布爾操作。
低功耗操作：電壓范圍1.71 V至5.5 V，深度睡眠模式下數字系統僅消耗2.5 μA電流，且模擬系統正常工作。
電容式感應：Cypress的CapSense Sigma-Delta（CSD）模塊提供卓越的信噪比（SNR > 5:1）及防水功能，簡化設計流程，并通過自動硬件調校（SmartSense?）提升性能。
串行通信：兩個可重新配置的獨立串行通信模塊（SCB），支持I2C、SPI或UART功能。
LCD驅動：具備GPIO上的LCD段驅動能力。
定時與PWM：五個16位定時器/計數器/脈沖寬度調制器（TCPWM）模塊，支持多種模式，適用于電機驅動等高可靠性應用。
GPIO引腳：多達36個可編程GPIO引腳，支持CapSense、模擬或數字功能，具備可編程驅動模式、強度和轉換速率。
封裝選項：提供48-TQFP、40-pin QFN、32-pin QFN、24-pin QFN、32-pin TQFP和25-ball WLCSP等多種封裝。
時鐘源：包括32-kHz監視晶振（WCO）、±2%精度內部主振蕩器（IMO）及32-kHz內部低速振蕩器（ILO）。
ModusToolbox?軟件：集合多平臺工具與軟件庫，涵蓋電路板支持包（BSP）、外設驅動庫（PDL）及CapSense等中間件。
PSoC Creator設計環境：集成開發環境（IDE）支持設計原理圖的創建、編譯及自動路由模擬與數字模塊功能，提供應用編程接口（API）以支持所有固定功能與可編程外設。
工業標準工具兼容性：設計原理圖完成后，可無縫對接基于Arm的工業標準開發工具進行后續開發。
深圳市立維創展科技授權經銷Cypress微控制器，產品原廠進口，價格優勢，歡迎咨詢?。。?/span>
Product | Frequency max [MHz] | Flash [kByte] | SRAM [kByte] | I/O Pins | I/O Pins Smart | Operating Voltage min [V] | Operating Voltage max [V] | Operating Temperature min [°C] | Operating Temperature max [°C] | Peak Reflow Temp [°C] |
CY8C4024AXI-S402 | 24 | 16 | 2 | 27 | 16 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4024AXI-S412 | 24 | 16 | 2 | 27 | 16 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4024AZI-S403 | 24 | 16 | 2 | 36 | 16 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4024AZI-S403T | 24 | 16 | 2 | 36 | 16 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4024AZI-S413 | 24 | 16 | 2 | 36 | 16 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4024AZI-S413T | 24 | 16 | 2 | 36 | 16 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4024AZQ-S413 | 24 | 16 | 2 | 36 | 16 | 1.71 | 5.5 | -40 | 105 | 260 |
CY8C4024FNI-S402T | 24 | 16 | 2 | 21 | 8 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4024FNI-S412T | 24 | 16 | 2 | 21 | 8 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4024LQA-S411 | 24 | 16 | 2 | 19 | 8 | 1.71 | 5.5 |
| 85 | 260 |
CY8C4024LQA-S411T | 24 | 16 | 2 | 19 | 8 | 1.71 | 5.5 |
| 85 | 260 |
CY8C4024LQI-S401 | 24 | 16 | 2 | 19 | 8 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4024LQI-S401T | 24 | 16 | 2 | 19 | 8 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4024LQI-S402 | 24 | 16 | 2 | 27 | 16 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4024LQI-S402T |
|
|
|
|
|
|
|
|
|
|
CY8C4024LQI-S403 | 24 | 16 | 2 | 34 | 16 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4024LQI-S403T | 24 | 16 | 2 | 34 | 16 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4024LQI-S411 | 24 | 16 | 2 | 19 | 8 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4024LQI-S411T | 24 | 16 | 2 | 19 | 8 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4024LQI-S412 | 24 | 16 | 2 | 27 | 16 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4024LQI-S412T | 24 | 16 | 2 | 27 | 16 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4024LQI-S413 | 24 | 16 | 2 | 34 | 16 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4024LQI-S413T | 24 | 16 | 2 | 34 | 16 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4024LQS-S411 | 24 | 16 | 2 | 19 | 8 | 1.71 | 5.5 | -40 | 105 | 260 |
CY8C4024LQS-S411T | 24 | 16 | 2 | 19 | 8 | 1.71 | 5.5 | -40 | 105 | 260 |
CY8C4024PVA-S412 | 24 | 16 | 2 | 19 | 8 | 1.71 | 5.5 |
| 85 | 260 |
CY8C4024PVA-S412T | 24 | 16 | 2 | 19 | 8 | 1.71 | 5.5 |
| 85 | 260 |
CY8C4024PVS-S412 | 24 | 16 | 2 | 19 | 8 | 1.71 | 5.5 | -40 | 105 | 260 |
CY8C4024PVS-S412T | 24 | 16 | 2 | 19 | 8 | 1.71 | 5.5 | -40 | 105 | 260 |
CY8C4025AXI-S402 | 24 | 32 | 4 | 27 | 16 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4025AXI-S412 | 24 | 32 | 4 | 27 | 16 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4025AZI-S403 | 24 | 32 | 4 | 36 | 16 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4025AZI-S403T | 24 | 32 | 4 | 36 | 16 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4025AZI-S413 | 24 | 32 | 4 | 36 | 16 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4025AZI-S413T | 24 | 32 | 4 | 36 | 16 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4025AZQ-S403 | 24 | 32 | 4 | 36 | 16 | 1.71 | 5.5 | -40 | 105 | 260 |
CY8C4025AZQ-S413 | 24 | 32 | 4 | 36 | 16 | 1.71 | 5.5 | -40 | 105 | 260 |
CY8C4025FNI-S402T | 24 | 32 | 4 | 21 | 8 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4025FNI-S412T | 24 | 32 | 4 | 21 | 8 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4025LQA-S411 | 24 | 32 | 4 | 19 | 8 | 1.71 | 5.5 |
| 85 | 260 |
CY8C4025LQA-S411T | 24 | 32 | 4 | 19 | 8 | 1.71 | 5.5 |
| 85 | 260 |
CY8C4025LQI-S401 | 24 | 32 | 4 | 19 | 8 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4025LQI-S401T | 24 | 32 | 4 | 19 | 8 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4025LQI-S402 | 24 | 32 | 4 | 27 | 16 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4025LQI-S402T | 24 | 32 | 4 | 27 | 16 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4025LQI-S403 | 24 | 32 | 4 | 34 | 16 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4025LQI-S411 | 24 | 32 | 4 | 19 | 8 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4025LQI-S411T | 24 | 32 | 4 | 19 | 8 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4025LQI-S412 | 24 | 32 | 4 | 27 | 16 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4025LQI-S412T | 24 | 32 | 4 | 27 | 16 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4025LQI-S413 | 24 | 32 | 4 | 34 | 16 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4025LQS-S411 | 24 | 32 | 4 | 19 | 8 | 1.71 | 5.5 | -40 | 105 | 260 |
CY8C4025LQS-S411T | 24 | 32 | 4 | 19 | 8 | 1.71 | 5.5 | -40 | 105 | 260 |
CY8C4025PVA-S412 | 24 | 32 | 4 | 19 | 8 | 1.71 | 5.5 |
| 85 | 260 |
CY8C4025PVA-S412T | 24 | 32 | 4 | 19 | 8 | 1.71 | 5.5 |
| 85 | 260 |
CY8C4025PVS-S412 | 24 | 32 | 4 | 19 | 8 | 1.71 | 5.5 | -40 | 105 | 260 |
CY8C4025PVS-S412T | 24 | 32 | 4 | 19 | 8 | 1.71 | 5.5 | -40 | 105 | 260 |
CY8C4045AXI-S412 |
|
|
|
|
|
|
|
|
|
|
CY8C4045AZI-S413 | 48 | 32 | 4 | 36 | 16 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4045AZI-S413T | 48 | 32 | 4 | 36 | 16 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4045AZQ-S413 |
|
|
|
|
|
|
|
|
|
|
CY8C4045FNI-S412T | 48 | 32 | 4 | 21 | 8 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4045LQA-S411 | 48 | 32 | 4 | 19 | 8 | 1.71 | 5.5 |
| 85 | 260 |
CY8C4045LQA-S411T | 48 | 32 | 4 | 19 | 8 | 1.71 | 5.5 |
| 85 | 260 |
CY8C4045LQI-S411 | 48 | 32 | 4 | 19 | 8 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4045LQI-S411T | 48 | 32 | 4 | 19 | 8 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4045LQI-S412 | 48 | 32 | 4 | 27 | 16 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4045LQI-S412T | 48 | 32 | 4 | 27 | 16 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4045LQI-S413 | 48 | 32 | 4 | 34 | 16 | 1.71 | 5.5 | -40 | 85 | 260 |
CY8C4045LQS-S411 | 48 | 32 | 4 | 19 | 8 | 1.71 | 5.5 | -40 | 105 | 260 |
CY8C4045LQS-S411T | 48 | 32 | 4 | 19 | 8 | 1.71 | 5.5 | -40 | 105 | 260 |
CY8C4045PVA-S412 | 48 | 32 | 4 | 19 | 8 | 1.71 | 5.5 |
| 85 | 260 |
CY8C4045PVA-S412T | 48 | 32 | 4 | 19 | 8 | 1.71 | 5.5 |
| 85 | 260 |
CY8C4045PVS-S412 | 48 | 32 | 4 | 19 | 8 | 1.71 | 5.5 | -40 | 105 | 260 |
CY8C4045PVS-S412T | 48 | 32 | 4 | 19 | 8 | 1.71 | 5.5 | -40 | 105 | 260 |
