DHMA18AB高靈敏度零偏壓肖特基二極管探測器
發布時間:2025-02-18 15:56:54 瀏覽:193

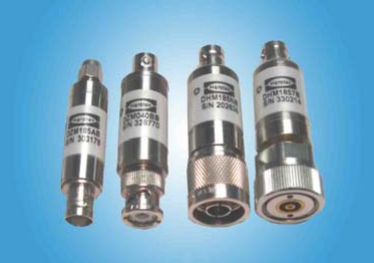

DHMA18AB由HEROTEK公司生產,是一種高靈敏度、零偏壓的肖特基二極管探測器,通常用于射頻(RF)和微波信號的檢測。具有出色的性能和廣泛的應用領域,是微波和射頻領域的重要組件。DHMA18AB因其高靈敏度和無需外部偏置電壓的特點,廣泛應用于通信、雷達、測試測量等領域。
規格
頻率范圍:10 MHz至18.5 GHz
靈敏度:1.0 mV/μW,比傳統零偏壓探測器靈敏度高3 dB
動態范圍:10 μV至5 V,對應輸入功率范圍為-50 dBm至+20 dBm
駐波比:1.5:1
工作溫度范圍:-55°C至+100°C
頻率響應平坦度:極佳,適用于寬頻帶應用
無需偏置電壓:零偏壓設計,適合無主電源的應用場景
應用場景
雷達設備
發射機功率監測
信號監測
導彈制導系統
實驗室測試
深圳市立維創展科技有限公司授權代理銷售HEROTEK產品,產品包括檢波器、放大器、限幅器、PIN開關、信號發生器等,HEROTEK產品滿足出色的性能,高可靠性和快速交付,歡迎咨詢。
MODEL | FREQUENCY RANGE (GHz) | MAX VSWR | MAXIMUM FLATNESS (± dB) | LOW LEVEL SENSITIVITY (mV / μW) | HIGH LEVEL OUPUT @ +13dBm (V) | CONNECTOR | SIIZE (INCHES) | ||
INPUT | OUTPUT | LENGTH | DIA | ||||||
DHMA18AB | 10 MHz - 18.5 GHz | 1.5:1 | 0.5 | 1.0 | 2 | SMA (M) | BNC (F) | 1.89 | 0.39 |
DHM185AB | 2.50 | 0.56 | |||||||
DHM185AC | SMA (M) | SMC (M) | 1.20 | 0.32 |
